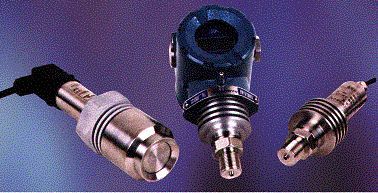

KYB3000系列藍寶石壓力變送器產品詳細說明：

產品簡介

KYB3000系列藍寶石壓力變送器采用進口高精度硅-藍寶石敏感組件，通過專用的放大電路，將壓力信號轉換成標準電信號。
KYB3000系列藍寶石壓力變送器的核心部件是用藍寶石異質外延技術制成的硅-藍寶石　性敏感元件。外延硅片上布置一應變電阻電橋，藍寶石-硅膜片與鈦合金膜片采用高溫熔焊技術封接成一體，由于采用藍寶石作為絕緣襯底，克服了擴散硅壓敏元件中P-N結隔離技術的弱點，提供了完美的高溫性能及極好的長期穩定性。另外，整體結構無隔離膜片及中介液，被測介質直接與鈦合金膜片接觸，具有耐蝕、耐磨、零漂極小等特點。　

KYB3000系列藍寶石壓力變送器產品技術指標

測量介質 與鈦合金兼容的各種液體、氣體或蒸汽
最大過載 2倍(量程≤10MPa )、1.5倍或70 MPa(量程≥10 MPa)
輸出信號 4~20mADC（二線制）、0~10 mA DC（三線）、0~5VDC（三線）
工作電壓 14~36VDC(4~20mA或0~10 mA)，12~36VDC(0~5V)、標準24VDC.
±5%，紋波小于1％
工作溫度 -20~85℃
介質溫度 -60~150℃(3018型、3060型)；+10~350℃(3080型)
相對濕度 0%~95%
負載電流（4~20mA）
其中 U為電源電壓，RD 為電纜內阻(圖Ⅰ)
負載電阻（0~5V） ≥500Ω
絕緣電阻 ≥20MΩ/50VDC
