1. DS-110/120Q系列時間繼電器用途
DS- Q系列時間繼電器(以下簡稱繼電器)，作為輔助元件用于各種保護和自動線路中，使被控制元件的動作得到可調的延時。

2. DS-110/120Q系列時間繼電器結構和動作原理
2.1 繼電器采用嵌入式安裝，主體部分系插拔式結構。
2.2 DS- Q系列時間繼電器其主體部分與DS- 系列時間繼電器相同。
2.3 繼電器為帶有延時機構的吸入式電磁繼電器。
2.4 繼電器具有一付瞬時轉換觸點和一付延時動合觸點，對于DS-114、115、116、124、125、126Q型繼電器多一付延時滑動主觸點。
2.5 繼電器的線圈固定于U型磁鐵內，當加電壓于線圈兩端時，唧子(鐵芯)被吸入，瞬時動合觸
點半合，動斷觸點斷開，同時延時機構開始走動，在延時機構拉力彈簧的作用下，經過一定的時間(整定時間)后延時動合主觸點閉合(對于DS-114、115、116、124、125、126Q型繼電器則先閉合滑動主觸點，再經過一定時間后閉合終點動合主觸點)。從加電壓到電磁線圈的瞬間起，到延時動合主觸點閉合止的這一段時間可借改變靜觸點的位置以調整之，并且由指針直接在繼電器的標度盤上指明。當線圈斷電時，唧子和延時機構在塔形彈簧的作用下瞬時返回到原來位置。

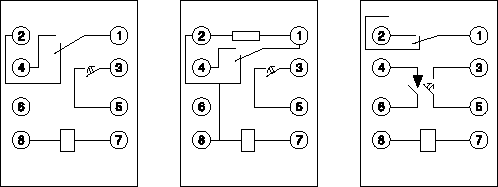

2.6 繼電器的內部接線圖示于圖1。

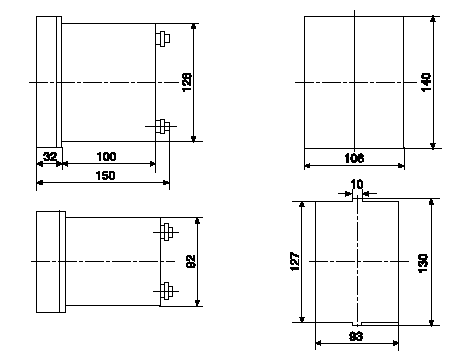

2.7 繼電器的外形及安裝尺寸圖示于圖2。

DS-111Q DS-121Q
DS-112Q DS-122Q
DS-113QDS-123QDS-111CQ
DS-112CQ
DS-113CQDS-114Q DS-124Q
DS-115Q DS-125Q
DS-116Q DS-126Q

圖1 DS- 110 120 Q系列時間繼電器內部接線圖(背視)

3 技術要求
3.1 各種繼電器的主要技術數據列于表內。
3.2 繼電器的可靠動作電壓：對于直流繼電器不大于70％額定電壓；對于交流繼電器不大于85％額定電壓。
3.3 繼電器的可靠返回電壓，不低于5％額定電壓。
3.4 繼電器主觸點動作時間的變差不超過。 ’
3.4.1 DS-111CQ，DS-11lQ，DS-12lQ，DS-114Q和DS-124Q不大于O.06s。
3.4.2 DS-112CQ，DS-112Q，DS-122Q，DS-115Q和DS-125Q不大于0.12s。
3.4.3 DS-113CQ，DS-113Q，DS-123Q，DS-116Q和DS-126Q不大于0.25s。
注：①動作時間變差系指在同一時間整定點上，測量10次中的最大和最小動作時間之差。
②2、3、4條中規定的參數系環境溫度為+20℃±5℃。
3.5 熱穩定性
3.5.1 DS，11lQ、DS-112Q、DS，113Q、DS-114Q、DS-115Q、DS-116Q、DS-12lQ、DS-122Q、DS-123Q、DS-124Q、DS-125Q和DS-126Q型繼電器的線圈耐受110％額定電壓歷時2min，線圈溫升不超過60k。
3.5.2 DS-111CQ、DS-112CQ和DS-113CQ型繼電器的線圈長期耐受110％額定電壓。
注：DS-111CQ、DS-112CQ和DS-113CQ型繼電器，電壓應當加在端子1-7上(見圖1)。
3.6 額定電壓下繼電器的功率消耗
DS-111CQ、DS-112CQ、DS-113CQ型繼電器-12W；
DS-111Q、DS-112Q、DS-113Q、DS-114Q、DS-115Q、DS-116Q型繼電器一36W；
DS-12lQ、DS-122Q、DS-123Q、DS-124Q、DS-125Q、DS-126Q型繼電器-75VA。
3.7 當電流不大于lA及電壓不高于220V時，在時間常數不超過0．005s的具有電感負荷的直流電路中，觸點的斷開功率為100W。
3.8 繼電器所有電路對外殼和非金屬部分及電氣上無聯系的各電路之間的介質強度應耐受交流50Hz，電壓2kV，歷時1min試驗而無擊穿或閃絡現象。
3.9 在最大的延時整定點上，繼電器耐受5000次接通和斷開而無機械的損壞。
注：每小時動作的次數不大于30次。
3.10 繼電器在環境溫度為-20℃到+40℃的范圍內可靠地工作。
3.11 繼電器的重量約2kg。
4 訂貨須知
4.1 繼電器的名稱、型號和規格。
4.2 繼電器的額定電壓。
4.3 繼電器數量。
