IHQ系列單級單吸懸臂離心式化工泵產品詳細說明：

IHQ系列單級單吸懸臂離心式化工泵為輕小型單級單吸懸臂離心式化工泵，具有節能、無堵塞、無泄露等優點，結構設計合理，運行可靠，檢修方便，使用壽命長。

二、適用范圍：
適用于溫度在-20℃—105℃，PH值為2-13的腐蝕性液體。
1、制堿工業：純堿和氯堿生產的水母液，苛性堿、氯產品、氯酸鹽及次氯酸鹽等。
2、有色冶金：電解銅鎳的電解液，生產鈷的酸霧液，生產鋅的礦漿液，生產釩的釩酸液等。
3、鋼鐵工業：電鍍、酸洗、廢酸處理。
4、制酸工業：硝酸、硫磺，鹽酸、磷酸等。
5、石油化工：石油精練、乙醛、烷基的生產。
6、合成纖維和塑料工業：滌綸、聚氯乙烯的生產、紡織、印染工業。
7、造紙工業：紙漿蒸煮液和漂白液的輸送。
8、化肥工業：尿素、硝銨的生產。
9、制藥工業：醫藥和農藥的生產。

三、性能范圍：
流量50-260m3/h      揚程12-34 m
進口直徑100-200 mm  最高工作壓力不大于1.0MPa

四、IHQ系列單級單吸懸臂離心式化工泵型號說明：



六、材質說明：

材質	ZG1Cr18Ni9	ZG1Cr18Ni9Ti	ZGOCr18Ni12Mo2Ti	ZG1Cr18Ni12Mo2Ti
代號	301	302	303	304
材質	ZG00Cr14Ni14Si14	ZG00Cr18Ni10	ZG28	ZG1Cr18Mn13Ma2Cu2
代號	305	306	307	308

七、性能表：

型號	轉速n(r/min)	流量Q		揚程H(m)	效率(%)	功率(KW)		允許汽 蝕余量 NPSH(m)
		m3	L/S			軸功率	電機 功率
IHQ125-100-315	1450	60	16.7	33.5	58	9.46	15	2.8
		100	27.8	32	73	11.95		2.8
		120	33.3	30.5	74	13.46		3.3
IHQ150-125-315	1450	120	33.3	34	70	15.85	30	2.5
		200	55.6	32	79	22.08		2.5
		240	66.7	29	80	23.71		3.0
IHQ200-150-250	1450	260	72.2	12	79	9.5	11	3.6

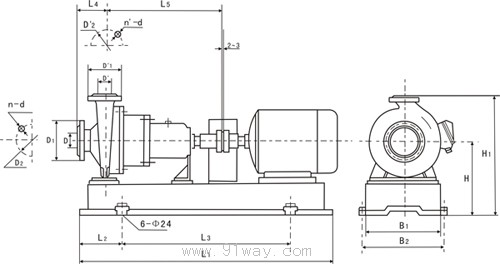

八、泵的外形及安裝尺寸：

型號	配套電機型號	泵外型及安裝尺寸 （mm）									進口法蘭尺寸(mm)				出口法蘭尺寸 (mm)
		L1	L2	L3	L4	L5	H	H1	B1	B2	D	D1	D2	n-d	D’	D’1	D’2	n’-d
IHQ 125- 100- 315	Y160L -4/15	1160	200	660	140	485	360	675	430	490	125	250	210	8-Ф 17.5	100	220	180	8-Ф17.5
IHQ 150 125- 315	Y200L -4/30	1260	200	860	140	485	430	785	540	600	150	285	240	8-Ф 17.5	125	250	210	8-Ф17.5
IHQ 200- 150- 250	Y160M -4/11	1420	240	940	170	580	395	725	500	550	200	320	280	8-Ф 20	150	285	240	8-Ф20
