DZK-100系列中間繼電器產品詳細說明：

1 DZK-100系列中間繼電器用途
該繼電器用于直流操作的各種保護和自動控制線路中作為擴大控制范圍之用。

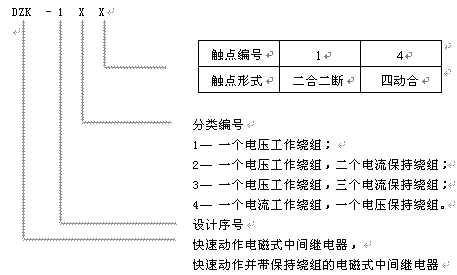

2 型號含義


3 DZK-100系列中間繼電器結構概述
DZK-100系列繼電器帶有山型拍合式的電磁機構，繼電器內部接線見圖1。



圖1 DZK-100系列繼電器內部接線圖
依此為 DZK-111 DZK-114 DZK-121
DZK-124 DZK-134 DZK-141 DZK-144


該系列中間繼電器帶有山型拍合式的電磁機構，線圈位于中柱上，繼電器由山型鐵芯、線圈、銜鐵、支架，接觸系統等五部分組成。
為了降低繼電器的功率消耗和溫升在繼電器電壓繞組回路中串入附加電阻。
當繼電器的線圈上通電時，線圈中有電流通過因而使鐵芯磁化將銜鐵吸住，當線圈斷電時磁力消失將銜鐵釋放，銜鐵的運動帶動了支持簧片的架板，使簧片觸點隨之吸合和斷開。

4 技術數據
4.1 繼電器的技術數據及觸點形式：如表1

型 號	動作額定值(直流)		保持額定值(直流)		保持繞組數量(個)		觸點數量(付)
	電壓(V)	電流(A)	電壓(V)	電流(A)	電壓(V)	電流(A)	動合	動斷
DZK-111	24 48 110 220						2	2
DZK—114							4
DZK—121				0.25，0.5 1，2， 4		2	2	2
DZK—124							4
DZK—134						3	4
DZK—141		0.25 0.5 1 2 4	48 110 220		1		2	2
DZK—144							4

4.2 動作值、保持值：
(1) 動作電壓與保持電壓值應在50％一70％額定電壓。
(2) 動作電流與保持電流不大于80％額定電流。
4.3 返回值：不小于5％額定值。
4.4 繼電器在額定電壓和額定電流下的動作時間不大于15ms。
4.5 在正常條件下，繼電器繞組、接觸簧片與外殼之間的介質強度應能耐受頻率為50Hz的正弦波交流電壓2kV歷時1min試驗，而無擊穿或閃絡現象。
4.6 繼電器在電壓不超過220V，電流不超過5A的交流回路中，繼電器觸點的斷開功率為(cosφ=0.4)500VA。
在電壓為220V，電流不超過lA的直流回路中繼電器觸點能斷開直流有感(T=5×10-3s)負荷50W。
4.7 在額定容量下繼電器的電壽命為104次。
4.8 繼電器的功率消耗：
(1) 在額定容量下，繼電器的電壓線圈功率消耗。
無自保電流線圈的繼電器，電壓線圈功率消耗不大于3W。
有自保電流線圈的繼電器，電壓線圈功率消耗不大于8W。
(2) 在額定電流下自保持線圈的功率消耗不大于3W。
4.9 DZK-110型號的繼電器屬于長帶電產品，其余型號的繼電器屬于短期通電產品。
4.10 線圈電阻及電壓回路值串接電阻表3，

DZK	111-114	電壓工作繞組	直流電壓	220V	110V	48V	24V
			線圈電阻	2250Ω	800Ω	160Ω	50Ω
			串接電阻	4.3kΩ/15W	1.5kΩ/15W	390Ω/15W	82Ω/15W
	121-124 131-134	電壓工作繞組	直流電壓	220V	110V	48V	24V
			線圈電阻	1.6kΩ	420Ω	80Ω	20Ω
			串接電阻	2kΩ/15W	820Ω/15W	180Ω/15W	43Ω/15W
	141 144	電流工作繞組	電流	0.5A	1A	2A	4A
			線圈電阻	45Ω	10Ω	1.6Ω	0.5Ω
			直流電壓	220V	110V	48V	24V
			串接電阻	4kΩ/10W	820Ω/10W	330Ω/10W

4.11 DZK-100系列繼電器外形尺寸見圖2，安裝開孔尺寸見圖3。

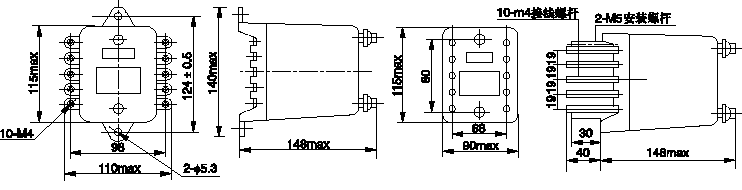

圖2 外形尺寸圖

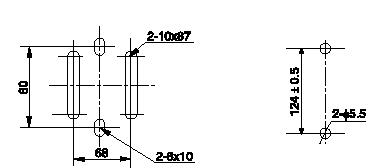

圖3 開孔尺寸圖

5 訂貨須知
訂貨時須注明
5.1 繼電器的名稱、型號及規格。
5.2 繼電器數量。

DZK-100系列中間繼電器（暫無圖片）
