JN-20系列逆流繼電器產品詳細說明：

用途
JN-20系列逆流繼電器用以防止直流電源產生反向電流，例如直流電機，并聯運用到公共網路中或給蓄電池充電時，電源電流的方向有變更時繼電器就動作。

2 結構概述
繼電器系用極化原理制成，它有一個電壓線圈和一個電流線圈，當電流大于800A時，沒有電流線圈，繼電器直接安裝在匯流牌上。
繼電器按額定電壓分為十種，電壓線圈分別按額定電壓設計而定。
繼電器按額定電電分為十二種，繼電器的結構因額定電流的大小而有三種。
繼電器有一個動合觸點或動斷觸點。
安裝時必須使繼電器的軸處于水平位置，觸點位于正上方。

3 JN-20系列逆流繼電器技術數據
3.1 繼電器的規范如表1示.

型 號	JN21		JN22		JN23
觸點形式	1動合	1動斷	1動合	1動斷	1動合	1動斷
電流規范 （A）	6，12，25，50，100， 150，200，300		400，600，800		1600
電流規范均應為 （A）	6，12，24，30，36， 48，50，60，110，220		6，12，24，30，36， 48，50，60，110，220		6，12，24，30，36， 48，50，60，110，220

接線螺桿的直徑以額定電流（6到800A）的大小而不同見表2

電流（A）	6，12，25，50	100，150，200，300	400，600，800
直徑	M6	M10	M12

3.2 動作值：繼電器電流線圈中通入的反方向電流值不大于15%額定電流值時繼電器應能動作。
3.3 返回值：繼電器電流線圈中通入的反方向電流值為50%額定電流值時，斷開電流回路能可靠的返回。
3.4 繼電器電流線圈中，瞬時通過200%額定值的正向沖擊電流1s后，繼電器不應發生誤動作和機構損壞等現象。
3.5 電壓繞組功率消耗不大于3.5W。
3.6 電壓不大于220V，電流不大于5A時，觸點斷開容量在直流有感負荷（時間常數為5H10-3S）電路中為100W。
3.7 當周圍介質溫度為+40℃時，繼電器的電壓線圈應能長期耐受110%的額定電壓，其溫升不超過60K。
3.8 繼電器所有導電部分對于外殼介的介質強度應當耐受交流50Hz，1KV電壓，歷時1min無擊穿或閃絡現象。
3.9 繼電器的重量2Kg.
3.10 繼電器的外形及安裝尺寸示于圖1，圖2，圖3。

圖1 JN-21

3.10.1 JN-21型逆流繼電器用直徑M8的螺桿等緊固在屏板上，其外形尺寸見圖1。
3.10.2 JN-22型逆流繼電器連接在匯流排的截開處，電流線圈的出線頭上附有安裝零件，其外形尺寸見圖2。

圖2 JN-22

3.10.3 JN-23型逆流繼電器沒有電流線圈，直接安裝在匯流排上，其外形尺寸見圖3，當匯流排的寬度大于40mm時，應將匯流排按圖4截割。

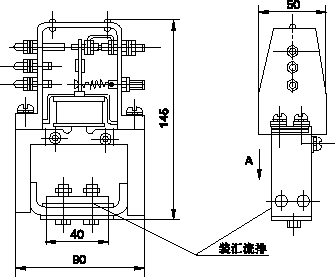

圖3 JN-23



圖4 匯流排

4 訂貨須知
4.1 繼電器的名稱和型號。
4.2 額定電流。
4.3 額定電壓。
4.4 觸點形式。
