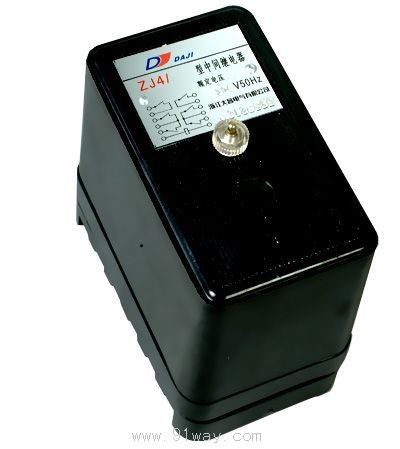

ZJ4型中間繼電器產品詳細說明：

ZJ4型中間繼電器用途
ZJ4型中間繼電器（以下簡稱繼電器），用于交流操作回路中，作為擴大主保護繼電器的控制范圍，或提高觸點容量之用。

2 工作原理和結構
2.1 本繼電器系電磁式閥型瞬時動作繼電器，裝在膠木底座上，罩以塑料外殼。繼電器的電磁鐵固定于接觸系統的支架上，銜鐵與接觸系統的機械聯系靠固定銜鐵上的彎板來實現。當加電壓于線圈的兩端時，銜鐵被吸合，固定于銜鐵上的彎板觸點的接觸狀態改變。
2.2 繼電器分前面接線和后面接線，安裝在垂直的屏板上。
2.3 繼電器內部接線圖見圖1。外形圖與安裝尺寸圖見圖2、圖3。



圖1 內部接線圖


圖2 后接線外形圖與安裝尺寸圖


圖3 前接線外形圖與安裝尺寸圖

3 ZJ4型中間繼電器技術數據
3.1 額定電壓：交流220V、127V、110V或100V，50HZ。
3.2 動作電壓：不大于80%的額定電壓。
3.3 返回電壓：不小于3%額定電壓。
3.4 功率消耗：在額定電壓時不大于6VA。
3.5 觸點數目：兩轉換，兩動合。
3.6 觸點容量
3.6.1 觸點長期接通電流5A。
3.6.2 當電流不大于2.5A，電壓不大于250V時，斷開交流電路容量為250VA。
3.6.3 當電流不大于1A，電壓不大于250V時，斷開交流電路容量為50W。
3.7 動作時間：不大于0.05S。
3.8 線圈溫升：周圍介質溫度為+40oC時不超過65oC。
3.9 介質強度：50Hz、2000V歷時1min。
3.10 壽命：10萬次動作。
3.11 重量：0.6Kg。

4 訂貨須知
訂貨時應指明
4.1 繼電器的名稱和型號；
4.2 額定參數；
4.3 接線方式：以便供后面接線或前面接線的全套零件；
4.4 訂貨數量；
4.5 交貨方式。
