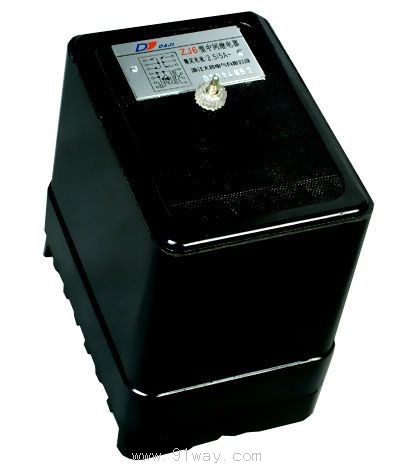

ZJ6型中間繼電器產品詳細說明：

ZJ6型中間繼電器用途

ZJ6型中間繼電器（以下簡稱繼電器），用于交流操作回路中，作為輔助繼電器擴大控制回路。2 工作原理和結構
2.1 本繼電器系電磁式閥型瞬時動作繼電器，裝在膠木底座上，罩以塑料外殼。繼電器的電磁鐵固定于接觸系統的支架上，銜鐵與接觸系統的機械聯系靠固定銜鐵上的彎板及位于彎板末端的頂板。當銜鐵吸合時，頂板推動接觸片，使動合觸點閉合，動斷觸點斷開。
2.2 繼電器內飽和交流器初級繞組接入儀用互感器次級回路，飽和變流器初級有兩個繞組，可以接成串聯或并聯。
2.3 繼電器的線圈經過二極管組成的橋式整流器，接入飽和變流器次級回路，飽和變流器回路中接一個電容器以減低電壓峰值。
2.4 繼電器用其他繼電器的動斷觸點控制，動斷觸點接入7和9。若需動作信號顯示，可在端子11和13接入一個DX-11/0.05A信號繼電器或并聯接入兩個DX-11/0.025A信號繼電器。如不需要，則以連接片短接。
2.5 繼電器有一付轉換觸點與一付大容量主轉換接點。
2.6 為了消除當轉換中動斷觸點沒有可靠閉合而引起被控開關誤動作，大容量主觸點可按圖1所示接線。
2.7 繼電器固定在垂直的屏板上，可采用前面接線和后面接線。
2.8 繼電器內部接線如圖2所示。外形圖與安裝尺寸見圖3。

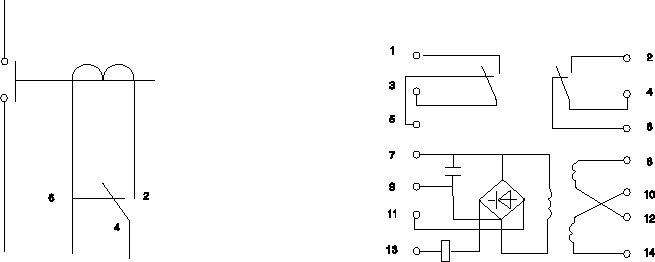

圖1 大容量主觸點接法

圖2 內部接線圖

前接線

后接線

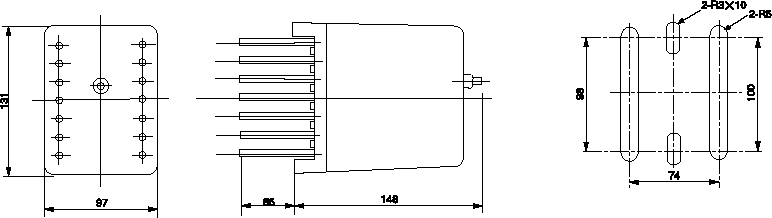

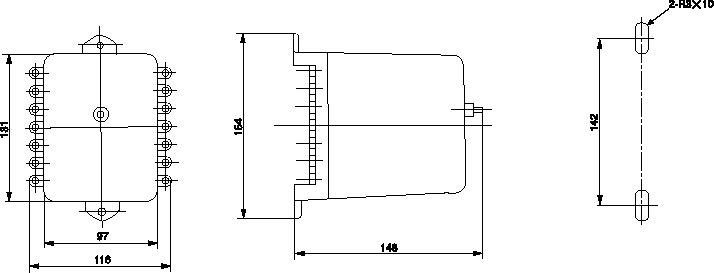

圖3 外形圖與安裝尺寸圖

3 ZJ6型中間繼電器技術數據
3.1 繼電器動作值：當飽和變流器初級兩個繞組串聯時，動作值為2.5A，當兩個繞組并聯時，動作值為5A。
3.2 繼電器大容量主觸點長期通過電流為10A，能經受150A過載4s。
3.3 在2倍動作值下的動作時間不大于0.05s。
3.4 在2倍動作值下的功率消耗不大于6VA。
3.5 大容量主觸點在電流至150A的情況下，能夠分流接通與分流斷開跳閘線圈。
3.6 繼電器的一般觸點能斷開電壓不大于250V，電流不大于2.5A，容量為450VA的交流電路（功率因數為0.4±0.1），接通電流不大于15A，電壓不大于220V容量為1000VA的交流電路。
3.7 繼電器應能耐受交流電壓2kV、50HZ歷時1min的介質強度試驗。
3.8 繼電器的重量不超過1.3kg。

4 訂貨須知
訂貨時應指明
4.1 繼電器的名稱和型號；
4.2 接線方式，以便供應前面接線或后面接線的全套零件；
4.3 訂貨數量；
4.4 訂貨方式。
