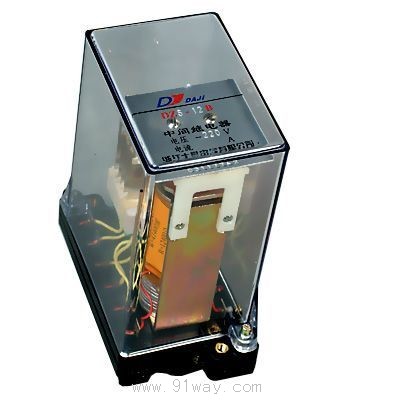

DZS-10B系列中間繼電器產品詳細說明：

1 DZS-10B系列中間繼電器用途
DZS-10B系列延時中間繼電器，作為延時動作或延時返回的輔助繼電器，用于直流操作的各種保護和自動控制線路中，以增加觸點數量和容量。DZS-11B、13B為動作延時繼電器；DZS-12B、14B為返回延時繼電器；DZS-15B、16B為電壓延時和電流保持的繼電器。

2 DZS-10B系列中間繼電器工作原理和結構
2.1 繼電器為電磁式繼電器，再繼電器鐵心上端或下端裝有阻尼環，當線圈通電或斷電時，阻尼環中感應電流所產生的磁通阻礙主磁通的增加或減少，由此獲得繼電器動作延時或返回延時。
2.2 繼電器有兩種結構：
2.2.1 凸出式插拔結構。采用阿繼JK-1型殼體，其外形圖及開孔圖見《附錄》Ⅰ，繼電器內部接線見圖1。
2.2.2 嵌入式插拔結構（型號中帶/Q）。采用許繼A11K殼體，其外形圖及開孔圖見《附錄》Ⅱ，繼電器內部接線見圖2。
2.2.3 若需要將板后接線方式改為板前接線方式，應加板前接線座與中框，見《附錄》Ⅱ。

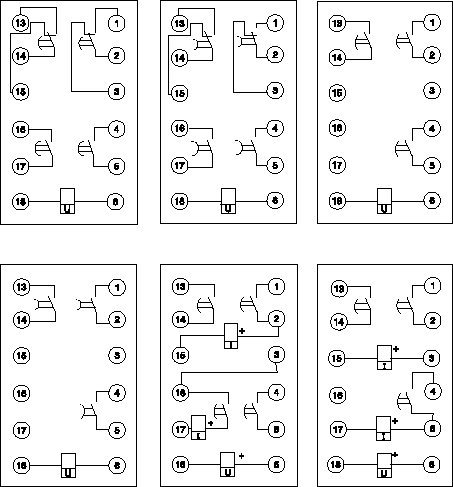

DZS-11B DZS-12B DZS-13B




DZS-14B DZS-15B DZS-16B
圖1 凸出式內部接線圖

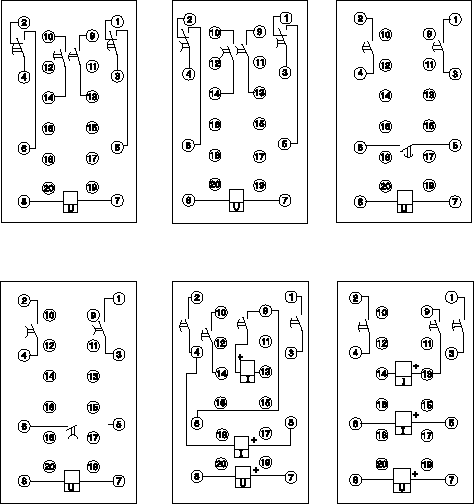

DZS-11B/Q DZS-12B/Q DZS-13B/Q



DZS-14B/Q DZS-15B/ QDZS-16B/Q
圖2 嵌入式內部接線圖

3 型號規格：（見表1）

型 號	延時方式	觸點形式及數量（付）		額定值 （V）	額定保持電流 （A）	保持繞組 數量
		動合	轉換
DZS-11B	動作延時	2	2	12，24， 48，110， 220
DZS-12B	返回延時	2	2
DZS-13B	動作延時	3	-
DZS-14B	返回延時	3	-
DZS-15B	動作延時	4	-		1，2，4，	2
DZS-16B		3	-		2，4，6	2

4 DZS-10B系列中間繼電器技術數據

4.1 動作電壓：為額定電壓的30%-70%。
4.2 保持電流：具有電流保持繞組的繼電器，保持電流不大于額定保持電流的80%。
4.3 返回電壓：延時動作的繼電器不小于額定電壓的3%。
4.4 動作時間：延時動作的繼電器在額定電壓時不小于0.06s。
4.5 返回時間：延時返回的繼電器在斷開電源后不小于0.4s。
4.6 功率消耗：工作繞組在額定電壓時不大于5W，保持繞組在保持電流時不大于4W。
4.7 電壽命：5000次。
4.8 觸點斷開容量：在電壓不超過250V，電流不大于1A的直流有感負荷電路（時間常數為5H10-3S）中，斷開容量為50W；在電壓不超過250V，電流不大于3A的交流電路（功率因數為0.4）中，斷開容量為250VA。
4.9 觸點長期允許通過電流為5A。
4.10 介質強度：繼電器導電部分與非導電部分之間，以及線圈電路與觸點電路之間，能耐受交流50HZ，電壓2kV，歷時1min試驗無擊穿和閃絡現象。
4.11 繼電器重量：約為0.7Kg。

5 訂貨須知
訂貨時應指明
5.1 繼電器的名稱和型號；
5.2 額定電壓數值（及額定保持電流數值）；
5.3 訂貨數量。
