X49H型鍋爐平板水位計產(chǎn)品詳細說明：

X49H型鍋爐平板水位計是專用于各類承壓容器及蒸汽鍋爐和蒸汽機車鍋爐的水位顯示。

特點：
直觀、可靠、清晰。
結構簡單合理，維修方便。
儀表上、下裝有排氣螺釘和排污閥，取樣和沖洗方便。

主要技術指標：
測量范圍：300 350 400mm（安裝中心距）
可視高度：120 165 195mm
工作壓力：1.6MPa 2.5MPa 4.0MPa
介質溫度：≤250℃
連接法蘭標準：HGJ-46-91 DN25
材質：碳鋼　不銹鋼

型　號	HBX49H　DN25（25mm）
公稱壓力	1.6 MPa	2.5MPa	4.0 MPa
試驗壓力	2.45 MPa	3.8 MPa	6.0 MPa
保力時間	3Min	3Min	3Min
介質溫度	t≤205℃	t≤225℃	t≤250℃
安裝中心度	300、350、440（mm）
視屏高度	165~195（mm）
觀測距離	15m
介質溫度	t≤250℃

結構原理：

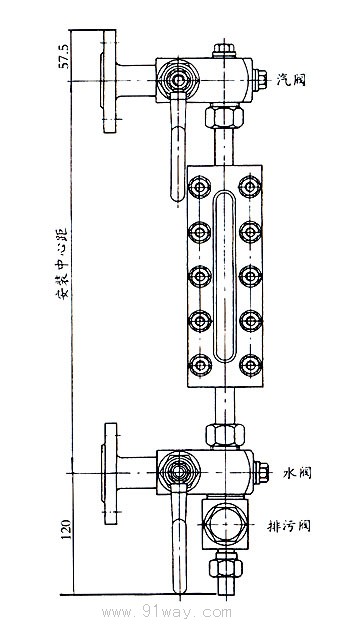

儀表上、下兩端裝有法蘭與鍋爐或容器的法蘭連通，通過水位計可直接觀察到容器內液汽的實際高度

使用須知：
水位計使用時，應先預熱20-30分鐘，待玻璃板有一定溫度后，方能打開兩端閥門進水或其他介質。
在使用過程中要求經(jīng)常排污，避免污蝕阻塞通道，出現(xiàn)假水位現(xiàn)象。
