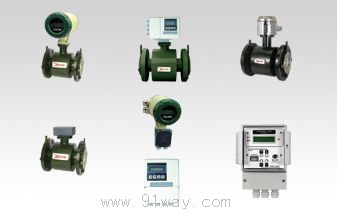

LD系列電磁流量計

LD電磁流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸、強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理、水利建設、河流疏浚等領域的流量計量。
原理與結構

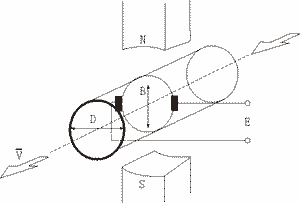

 根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成比例，其值為：
式中：E=KBVD
E-感應電勢；
K-與磁場分布及軸向長度有關的系數。
B-磁感應強度；
V-導電液體平均流速；
D-電極間距；（測量管內直徑）
傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波及一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4~20mA輸出，報警輸出及頻率輸出，并設有RS-485等通訊接口。

LD系列電磁流量計特點

測量管內無阻流件，壓力損失為零，不易堵塞。
只要合理選用電極及襯里材料，即可達到耐腐蝕、耐磨損的要求。
測量結果與液體的壓力、溫度、密度、粘度、電導率（不小于最低電導率）等物理參數基本無關，不受環境影響，所以測量精度高、工作穩定、可靠。
采用現代模擬信號轉換技術和高性能超大規模集成芯片，對信號進行隔離、濾波、放大及數字處理。精確顯示測量結果。
具有測量值斷電保護及過量程報警功能，可對傳感器內流體的流向進行設置，因而傳感器安裝不受液體流動方向限制，可實現雙向測流。
采用帶背光點陣式雙排流量顯示器，同時顯示瞬時流量、累積流量，并能顯示工作狀態、參數、計量單位等。
電磁流量計的量程范圍寬（最大流量/最小流量），正常適用范圍20：1，一般30：1或更大。
儀表配置有多種輸出功能、可與計算機、單元組合儀表配套，可完成打印、通訊和聯網的要求。

技術參數

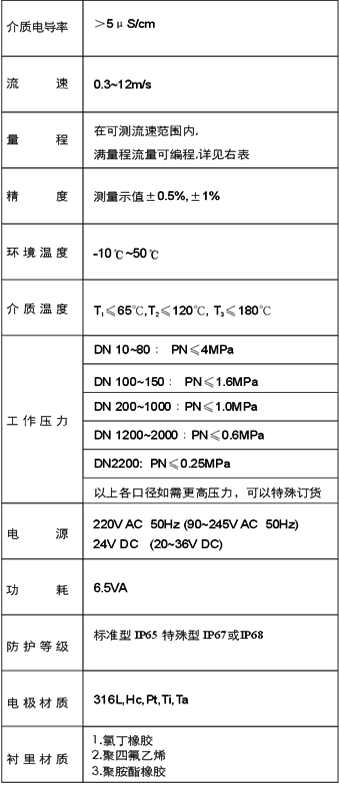

主要技術指標

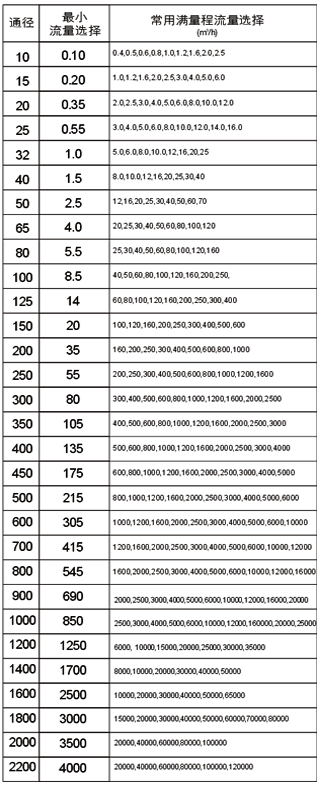

流量選擇表(參考曲線圖)

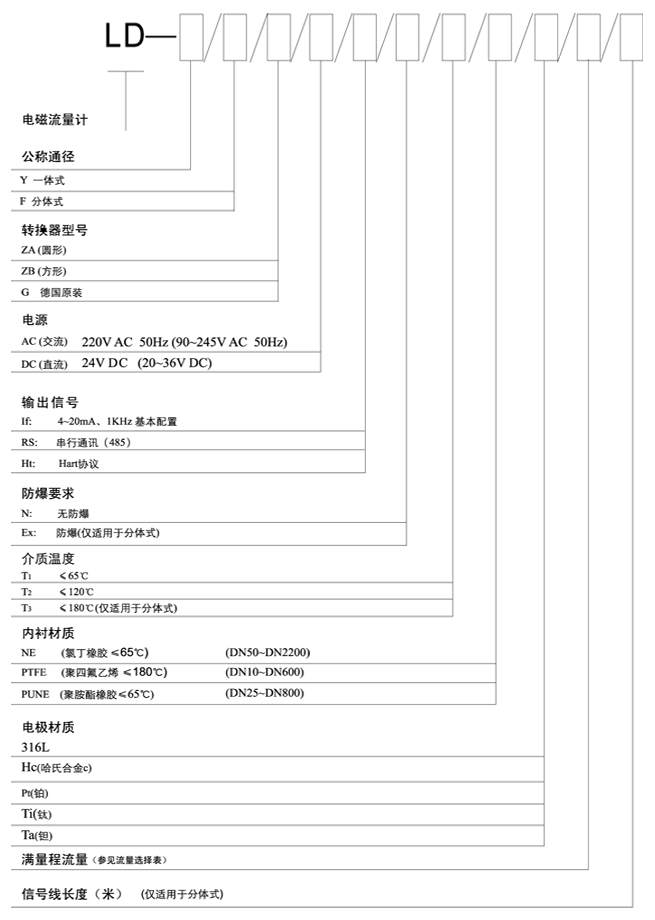

型號選擇及說明

電極材料及襯里材料的選擇

電極材料的選擇
應根據被測介質的腐蝕性，由用戶負責選定，對一般介質，可查有關防腐蝕手冊，選定電極材料，
對混酸等成份復雜的介質，應做掛片試驗。
電極材料的耐腐蝕性能（僅供參考，詳見附錄1、附錄2）
電極材料耐腐蝕性能

含鉬不銹鋼
00Cr17Ni14Mo2
（316L）對于濃度小于5%，室溫下的硝酸、硫酸，沸騰的磷酸、蟻酸、堿溶液，在一定壓力下的亞硫酸、
醋酸等介質，有較強的耐腐蝕性，可廣泛用于石油化工、尿素、維尼綸等工業。適用于弱酸、
弱堿。

哈氏合金B(yǎng)（HB）適用于幾乎所有酸、堿、鹽溶液（包括發煙硫酸、發煙硝酸），不適用于王水、銨鹽


哈氏合金C（HC）能耐氧化性酸，如硝酸、混酸或鉻酸與硫酸的混合物的腐蝕，也耐氧化性的鹽類，如Fe+++，
Cu++ak 或含其他氧化劑的腐蝕。如高于常溫的次氬酸鹽溶液，海水的腐蝕。

鈦（Ti）能耐海水，各種氯化物和次氯化鹽，氧化性酸（包括發煙硝酸），有機酸、堿等的腐蝕。
不耐較純的還原性酸（如硫酸、鹽酸）的腐蝕，但如果酸中含有氟化劑時，則腐蝕大為降低。

鉭（Ta）具有優良的耐腐蝕性，和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐一切化學介質腐蝕。


襯里材料的選擇
應根據被測介質的腐蝕性，磨損性及溫度來選擇。氯丁橡膠，可耐一般的弱酸、弱堿腐蝕，耐溫65℃，氯
丁橡膠有耐磨性。聚四氟乙烯幾乎能耐除熱磷酸以外的強酸、堿腐蝕，介質溫度可達180℃但不耐磨損。聚
胺酯橡膠有好的耐磨性能，但耐酸耐堿性能較差。

常用襯里材料的性能及其適用范圍
襯里材料主要性能適用范圍

聚四氟乙烯
PTFE 1.它是塑料中化學性能最穩定的一種材料，能耐沸騰的鹽酸、
硫酸、硝酸和王水、也能耐濃堿和各種有機溶劑
2.耐磨性和粘接性能差。
1.-40℃-+180℃
2.酸、堿等強腐蝕性介質
3.衛生類介質 4. 不適用于負壓管道

氯丁橡膠
Polychloroprene1.有極好的彈性、高強的扯斷力、耐磨性能好
2.耐一般低濃度酸、堿、鹽介質的腐蝕不耐氧化性介質的腐蝕1.＜65℃
2.測一般水、污水、泥漿、礦漿

聚胺酯橡膠
Polyurethane1.有極好的彈性、高強的扯斷力、耐磨性能好
2.耐一般低濃度酸、堿、鹽介質的腐蝕不耐氧化性介質的腐蝕1、有極好的耐磨性能（相當于天然橡膠十倍）
2、耐酸耐堿性能較差
