DS-20系列時間繼電器產品詳細說明：

1 用途

DS-20系列時間繼電器，作為輔助元件用于各種保護和自動線路中，使被控元件的動作得到可調的延時。
2 DS-20系列時間繼電器工作原理和結構
2.1 繼電器為帶有延時的吸入式電磁繼電器。繼電器具有一付瞬時轉換觸點，一付滑動延時動合主觸點和一付終止延時動合主觸點。
2.2 當電壓加在繼電器線圈兩端時，唧子（鐵芯）被吸入，瞬時動合觸點閉合，瞬時動斷觸點斷開，同時延時機構開始起動。在延時機構拉力彈簧的作用下，經過整定時間后，滑動觸點閉合。再經過一定時間后，終點觸點閉合。從電壓加到線圈的瞬間起，到延時動合觸點閉合止的這一段時間，可借移動靜觸點的位置一調整之，并由指針直接在繼電器的標度盤上指明。當線圈斷電時，唧子和延時機構在塔形反力彈簧的作用力下，瞬時返回到原來的位置。
2.3 繼電器有兩種結構：
2.3.1 凸出式插拔結構。采用阿繼JK-1型殼體，其外形圖及開孔圖見《附錄》Ⅰ，繼電器內部接線見圖1。
2.3.2 嵌入式插拔結構（型號中帶/Q）。采用許繼A11K殼體，其外形圖及開孔圖見《附錄》Ⅱ，繼電器內部接線見圖2。
2.3.3 若需將板后接線方式改為板前接線方式，應加板前接線座與中框，見《附錄》Ⅱ。

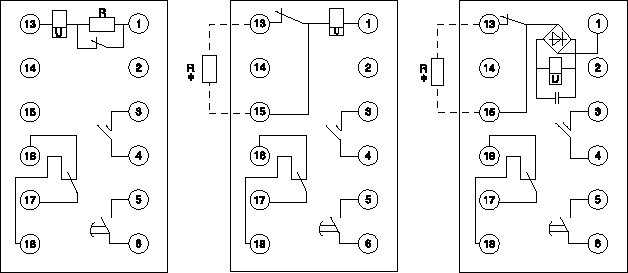

圖1 凸出式內部接線圖 *R為外接電阻(附件) 依此為:DS-21-24 DS-21/C-24/C DS-25-28

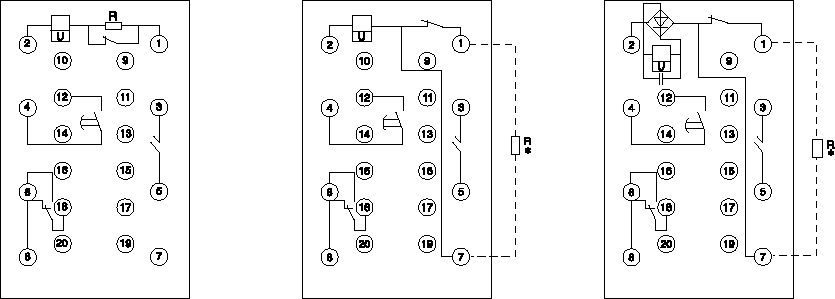

圖2 嵌入式內部接線圖 *R為外接電阻(附件) 依此為 DS-21/Q~DS-24/Q DS-21C/Q~DS-24C/Q DS-20/Q~DS-28/Q
點擊上圖查看大圖
3 型號規格（見表1）

型號	時間整定范圍（S）	直流額定電壓（V）	交流額定電壓（V）
DS-21，DS-21/C	0.2-1.5	24，48，110，220
DS-22，DS-22/C	1.2-5
DS-23，DS-23/C	2.5-10
DS-24，DS-24/C	5-20
DS-25	0.2-1.5		110，127，220，380
DS-26	1.2-5
DS-27	2.5-10
DS-28	5-20

注：C為長期帶電型

4 DS-20系列時間繼電器技術數據

4.1 繼電器的動作值：對于直流繼電器不大于70%的額定電壓；對于長期帶電的直流繼電器不大于75%的額定電壓；對于交流繼電器不大于85%的額定電壓。
4.2 繼電器的返回值：不大于5%的額定電壓。
4.3 繼電器的主觸點的延時一致性，不大于表2中的規定。

延時整定范圍（s）	延時一致性（s）
0.2-1.5	0.07
1.2-5	0.16
2.5-10	0.26
5-20	0.5

注：1） 延時一致性系指在同一時間整定點上，測量10次中最大和最小動作時間之差。
2） 1、2、3條中規定的參數系環境溫度為+20oCK2oC的條件下測試。
4.4 繼電器主觸點延時整定值平均誤差應符合下列規定：最大延時整定值小于5s的平均誤差不超過K10%，其余為K5%。
4.5 熱穩定性：當周圍介質溫度為+40oC時，對于直流繼電器的線圈耐受110%額定電壓歷時1min，線圈溫升不超過65K；對于交流繼電器的線圈耐受110%額定電壓歷時1min，線圈溫升不超過65K；對于長期帶電直流繼電器的線圈長期耐受110%額定電壓，線圈溫升不超過65K。
4.6 額定電壓下的功率消耗：對于直流繼電器不大于10W，對于交流繼電器不大于35VA，對于長期帶電直流繼電器不大于7.5W。
4.7 觸點斷開容量：在電壓不大于250V、電流不大于1A、時間常數不超過0.005s的直流有感負荷電路中，主觸點和瞬動觸點的斷開容量為50W。
4.8 延時主觸點長期允許通過電流為5A。
4.9 介質強度：繼電器導電部分與非導電部分之間，以及線圈電路與觸點電路之間，能耐受交流50Hz，電壓2kV，歷時1min試驗無擊穿和閃絡現象。
4.10 電壽命：5000次。
4.11 繼電器在環境溫度為-20oC到+40oC的范圍內可靠的工作。
4.12 繼電器重量：不大于0.7Kg。

5 訂貨須知
訂貨時應指明
5.1 繼電器的名稱和型號；
5.2 額定參值；
5.3 訂貨數量。
5.4 交貨方式。
