RXMH2型大容量中間繼電器產品詳細說明：

1 用途
RXMH2型大容量中間繼電器用于工業自動化控制及電力系統二次回路中，作為中間輔助和擴大控制范圍之用。

2 特點
2.1 觸點數量多達8付，斷開容量大。
2.2 線圈激勵分直流和交流二種。

3 動作原理：
RXMH2大容量中間繼電器為電磁式繼電器。由電磁系統，接觸系統及支架三部分組成。電磁系統采用直動式結構，工作行程較大。接觸系統采用橋式觸點，斷開容量大。當線圈通電時，產生磁場，吸動鐵芯。由鐵芯帶動觸點轉換。外殼采用弓I進的Combiflex凸出式模數化插入結構。

4 RXMH2型大容量中間繼電器技術數據

4.1 動作電壓：DC.< 70％額定電壓；AC.< 85％額定電壓。
4.2 返回電壓：DC.> 5％額定電壓；AC.> 15％額定電壓。
4.3 動作時間：< 55ms RK223 070規格< 60ms，交流規格< 65ms。
4.4 線圈功耗：D.C.為5.5W；A.C.為9VA
4.5 觸點最大斷開容量：A.C. V≯250V；I≯10A(功率因數為0.4±0.1)為1000VA
D.C. V≯250V；I≯5A，(L／R=40ms)為100W

如果增加觸點斷開容量可按表1內數據將觸點串聯。

當電壓(DC)55V時	20A／20A(單觸點)／(雙觸點串聯)
當電壓(DC)110V時	6A／20A(單觸點)／(雙觸點串聯)
當電壓(DC)125V時	5A／20A(單觸點)／(雙觸點串聯)
當電壓(DC)220V時	1.2A／6A(單觸點)／(雙觸點串聯)
當電壓(DC)250V時	1A／5A(單觸點)／(雙觸點串聯)

4.6 絕緣耐壓：50Hz，lmin，2kV。
4.7 沖擊電壓：5kV。
4.8 能承受5-15Hz中等震級的地震波沖擊。
4.9 額定電壓及線圈阻值。(見表2、表3)

電壓等級DC(V)	12		24		36		48		55		60		68		110		125		220		250
線圈阻值	39.5		155		297		564		701		890		1.15k		2.93k		3.61k		10.6k		13.5k

電壓等級AC（V）		24		29		55		115		110		120		127		220		230		380
線圈阻值		39.5		50		194		890		701		948		890		2.93k		3.61k		8.52k

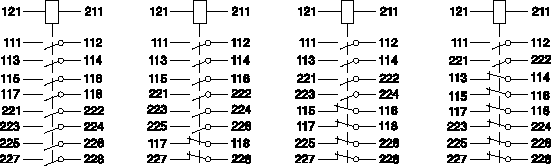

4.10 RXMH2型大容量中間繼電器觸點規格（見表4）

RK233 067 RK233 068 RK233 069 RK233 070

4.11 凸出式模數化插入結構外形尺寸見《附錄》Ⅲ中附圖2(2S12C)。
4.12 凸出式模數化插入結構底座安裝尺寸及開孔尺寸見《附錄》Ⅲ中附圖6(2S12C)。

5 訂貨須知
訂貨時請注明型號、觸點代號及電壓等級。
例：RXMH2 RK223067-DC220V。
