DZZ-10系列組合中間繼電器產品詳細說明：

1 DZZ-10系列組合中間繼電器用途
用于電力系統二次回路及工業自動化控制回路中作為輔助中間繼電器之用。

2 特點
2.1 體積小，對安裝地位緊張有限的場合特別適用。
2.2 該繼電器對用戶既提供工業級繼電器的屏面經濟性，還提供保護級繼電器的質量. 可靠性和中等(跳閘)容量的能力。
2.3 該繼電器可通過罩殼上的小孔撥動銜鐵以試驗觸點動作情況。
2.4 線圈激勵為直流。

3 動作原理
DZZ-11～15為雙中間繼電器足在一個最小的外殼內裝有二個獨立的輔助繼電器。每一獨立的繼電器由電壓系統及接觸系統二部分組成。當線圈通電時，通過鐵芯產生磁場，吸合吸片帶動觸點轉換。DZ-16～19為延時動作或延時返回單中間繼電器。繼電器外殼采用引進的Combilfiex凸出式模數化插入結構。

4 DZZ-10系列組合中間繼電器技術數據
4.1 動作值：<70％額定電壓。
4.2 返回值：>5％額定電壓。
4.3 動作時間
DZZ-11～15其動合觸點不大于30ms，動斷觸點不大于20ms。DZZ-16～17延時返回時間不小于0.8s。DZZ-18延時返回時間不小于1.5s。DZZ-19延時動作時間不小于0.06s。
4.4 功耗：不大于1.6W。
4.5 觸點能力與RXMAl型相同。
4.6 絕緣耐壓：50Hz、1min、2kV。
4.7 沖擊電壓：5kV。
4.8 該繼電器能承受5-15Hz中等震級的地震波沖擊。
4.9 額定電壓及線圈阻值（見表1）

電壓等級DC(V)	24	48	110	220
線圈阻值(Ω)	115	460	2.02k	9.68k

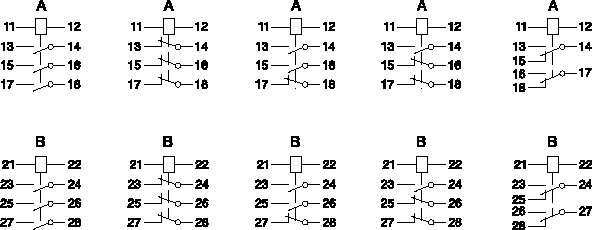

4.10 繼電器觸點形式（見表2）

DZ-651 DZ-652 DZ-653 DZ-654 DZ-655

DZZ-16 DZZ-17 DZZ-18 DZZ-19

4.11 凸出式模數化插入結構，外形尺寸見《附錄》Ⅲ中附圖1(2S6C)。
4.12 凸出式模數化插入結構底座安裝尺寸按《附錄》Ⅲ中附圖5(2S6C)可插入1個，按附圖6(2S12C)并排插二個，按附圖7(4S6C)直排插二個，按附圖8(4S12C)可插入四個。

5 訂貨須知
訂貨時請注明型號及電壓等級。
例：DZ-11-DC220V
