ZFG92.93(SRG)有功功率監視裝置產品詳細說明：

用途：

ZFG92.93有功功率監視裝置用于監視發電機的有功功率，分別用作逆功率或過功功率保護，也適用于其它類似的場所。

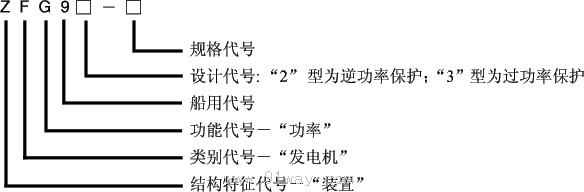

繼電器型號名稱：



工作原理：
裝置為靜態型原理，整個裝置由印刷線路板、變壓器、電流互感器等元器件組成。裝置通過電流互感器測量單相有功電流，通過相敏整流器轉換成適當?shù)碾妷骸０汛酥绷麟妷核偷綐O限監視器并與調節的參考值進行比較。正常運行時，接點8-9斷開，7-8閉合，當超過極限值時，紅色發光二極管發光。同時，一個可調節的延時回路起動，當延時結束，出口繼電器動作，接點8-9閉合，7-8斷開，綠色發光二極管也發光。

ZFG92.93(SRG)有功功率監視裝置主要技術參數：
5.1 額定電壓及頻率
a) 交流50Hz 380V或100V；
b) 交流60Hz 440V或110V。
5.2 額定電流: 1A或5A。

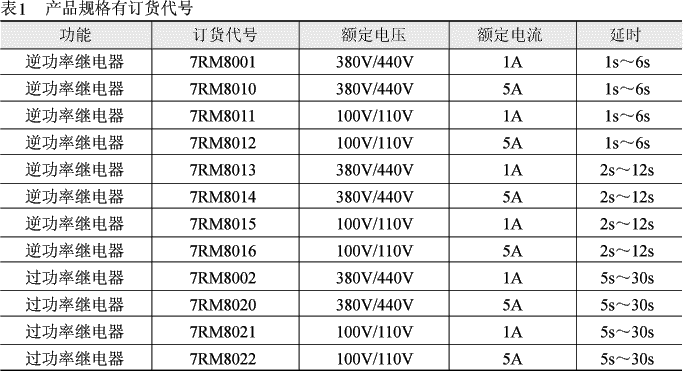

5.3 規格裝置規格及訂貨代號見表1。
5.4 動作功率
逆功率:1%～20%額定電流，過功率60%～140%額定電流。
5.5 動作時間
當通入1.2倍動作功率時裝置的動作時間應為: 逆功率1-6s或2-12s；過功率5-30s。
5.6 功率消耗
裝置在額定電壓下電壓回路的功率消耗不大于4VA，電流回路在額定電流時功率消耗每相不大于3VA。
5.7 觸點性能
裝置的觸點在交流不大于250V時能可靠斷開電流10A；接通最大電流 20A。
5.8 介質強度
裝置中在電氣上無聯系的各導電部分之間及導電部分連在一起對非導電金屬部分(對地)，應能承受2.5kV(有效值)，50Hz的交流試驗電壓，歷時1min試驗，而無絕緣擊穿及閃絡現象。



繼電器背后接線圖：

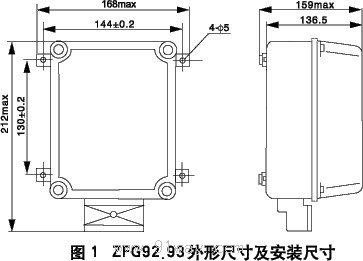

繼電器外形尺寸及開孔尺寸：



訂貨需知：
6.1 產品型號、名稱、訂貨代號(見表1)。
6.2 訂購數量。
