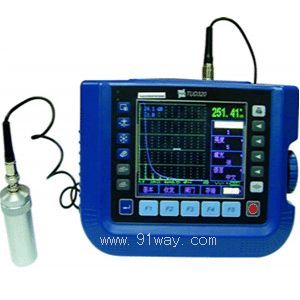

TUD320數字超聲波探傷儀產品詳細說明：

產品概述：
TUD320數字化智能超聲波探傷儀采用彩色高速寬溫工業級TFT_LCD液晶顯示屏，領先國內的技術設計，檢測速度快、精度高、波形穩定。該儀器可用于多種材料內部缺陷的檢測，如鋼、銅、鋁、鑄鍛件、以及金屬焊縫等等，可有效檢測出氣孔、裂紋、疏松、夾雜、未融合、未焊透等缺陷。廣泛應用于航空航天、石油化工、冶金電力、鐵路交通、鍋爐壓力容器、鋼結構、機械加工等領域的在役安全檢查、壽命評估、質量控制等。

TUD320數字超聲波探傷儀功能特點：

超大彩屏——彩色高速寬溫工業級TFT_LCD液晶顯示，多種顏色選擇，適用于不
同的光線條件，背光連續可調。
高采樣率——10位高速實時采樣，較8位采樣測值更加精確
曲面校正——便于對非規則材料和小管徑管件進行檢測
雙模曲線——DAC曲線、DGS曲線兩種模式可選
電量監控——以百分比的形式顯示電量，方便監測，并具有過充過放保護
方便通用——可以自由設置各行業探傷工藝標準，現場探傷無需攜帶試塊。
B-掃描——可顯示工件缺陷形狀，完備的焊縫和工件剖面顯示，使探傷更具權威。
打印功能—直接驅動打印機，打印厚度報告與波幅曲線。
PC通訊—測量數據和系統設置參數直接上傳，探傷報告自動生成。

TUD320數字超聲波探傷儀技術參數：

名稱	技術數據
掃描范圍	掃描范圍：2.5～5000
脈沖移位	脈沖移位：-20～+3400
探頭零點（ms）	探頭零點：0.0～99.99
材料聲速（m/s）	材料聲速：1000～9999 7個固定聲速：2260,2730,3080,3230,4700,5920,6300
輸出阻尼（W）	50，150，400
工作方式	單探頭（收、發），雙探頭（一收一發），透射（透射探頭）
頻率范圍（MHz）	低頻0.2–1、中頻0.5–4 、高頻3–15三檔可選
增益調節（dB）	0～110 調節步距：0.0，0.2，0.5，1，2，6，12
垂直線性誤差	垂直線性誤差不大于3%
水平線性誤差	在掃描范圍內，不大于0.2%
探傷靈敏度余量	³50dB
動態范圍	³32dB
探傷通道	10個
外型尺寸	243×173×70
重量	1.5

基本配置：
1.主機
2. 3A/9V電源適配器
3.探頭連接電纜
4.直探頭2.5MHz20
5.斜探頭5MHz8×9K2
6.耦合劑
7.背帶
可選附件：1.串行通訊電纜(9針) 2. PC端通訊軟件 3.串行打印機TPUP-NH 4.探頭、試塊
