ZMAP-D氣動低溫調節閥產品詳細說明：

概述

ZMAP-D氣動低溫調節閥是單、雙座調節閥的變形產品。它與常溫調節閥不同之處在于采用長頸型上閥蓋，使填料處于常溫下工作。適用于-60～-250℃低溫壯態下的介質（如液氧、液氮等）的調節。為確保調節精度，必須配用閥門定位器。

結構原理

氣動低溫調節閥由氣動薄膜執行機構和耐低溫的單、雙座閥兩部分組成。由調節器來的信號壓力輸入氣動薄膜執行機構的氣室，產生推力，通過連接桿件帶動閥芯，閥芯位置的變化使閥的流通截面積變化，實現對介質流量的調節。

ZMAP-D氣動低溫調節閥技術指標

公稱通徑 DN	單座	20										25	32	40	50	65	80	100	125	150	200
	雙座											25	32	40	50	65	80	100	125	150	200
額定流量 系數Kv	單座	0.08	0.12	0.20	0.32	0.50	0.80	1.2	2.0	3.2	5.0	8	12	20	32	50	80	120	200	280	450
	雙座											10	6	25	40	63	100	160	250	400	630
流量特性		直線						直線；等百分比
配用執行機構型號												ZMA-2		ZMA-3		ZMA-4			ZMA-5
行程		10						10				16		25		40			60
作用方式		氣關式（B），氣開式（K）
彈簧壓力范圍KPa		標準信號：20～100；其它信號；40～200；20～60；60～100

安裝、使用注意事項

１、應垂直安裝于水平管道上，在特殊情況下需要水平或傾斜安裝時，一般應加支撐。裝于保溫箱壁的園板與保溫箱壁應平行。 2、應安裝在靠近地面或樓板的地方，以便在于維護檢修，對裝有閥門定位器或手輪機構者，更應保證觀察，調整和操作和方便。 3、一般都設置旁通管路，以便在自控系統發生故障或維修調節閥時切換到手動操作，不致于停止生產。 4、裝有手輪機構時，也可省略旁通管路時行手動操作，還可用于限制閥門的開度。當停止使用時，手輪機構必須恢復到原來空檔位置，以利自控系統正常進行。 5、安裝時，應使介質流向與閥體指示方向一致。 6、調節閥在安裝前應對管路清洗污物、焊渣。安裝后，使調節閥全開，對管路，閥門等進行清洗及試驗各連接處的密封性。

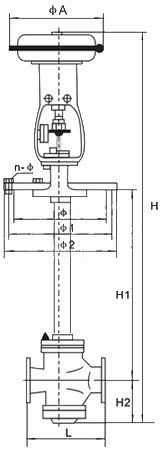

公稱通徑DN（mm）					20	25	32	40	50	65	80	100	125	150	200
A				230	280	280		325		410			495
				135	235	235	255	280	310	345	370	430	470	550	660
1				160	260	260	285	305	340	375	405	460	525	590	700
2				190	290	290	315	335	370	410	440	490	560	630	740
n-				6-12	8-14	8-14	8-14	8-16		10-16	10-18	12-18	16-18		20-18
單座	H	L		120	190	200	210	235	265	295	210	370	440	475	570
		H1=500		862	1006	1060	1066	1137	1152	1377	1390	1394
		H1=600		962	1106	1160	1166	1237	1252	1477	1490	1494
		H1=700		1062	1206	1260	1266	1337	1352	1577	1590	1594	1743	1751	1790
		H1=800		1162	1306	1360	1366	1437	1452	1677	1690	1694	1843	1851	1890
		H1=900		1262	1406	1460	1466	1537	1552	1777	1790	1794	1943	1951	1990
		H1=1000		1362	1506	1560	1566	1637	1652	1877	1890	1894	2043	2051	2090
		H1=1100											2143	2150	2190
		H1=1200											2243	2250	2290
	H2			32	58	112	118	129	144	178	191	195	243	251	290
雙座	H	L				200	210	235	265	295	320	370	440	475	570
		H1=500				1065	1068	1147	1152	1387	1407	1419
		H1=600				1165	1168	1247	1252	1487	1507	1519
		H1=700				1265	1268	1347	1352	1587	1607	1619	1768	1778	1820
		H1=800				1365	1368	1447	1452	1687	1607	1719	1868	1878	1920
		H1=900				1465	1468	1547	1552	1787	1807	1819	1968	1978	2020
		H1=1000				1565	1568	1647	1652	1887	1907	1919	2068	2078	2120
		H1=1100											2168	2178	2220
		H1=1200											2268	2278	2320
	H2					117	120	139	144	188	208	208	268	278	320
