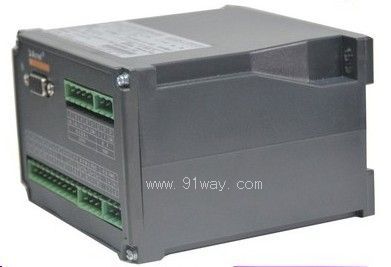

BD系列電力變送器

功能與特征
用途:是一種將被測交流電流、電壓參數，經隔離變送成線性的直流模擬信號的裝置。
測量:單相二線，三相三線交流電流/電壓
輸入范圍:10Aac,5Aac,1Aac;150Vac,450Vac,600Vac
精度:±0.2%RO
輸出:0~20mAdc ,4~20mAdc，0~10Vdc, 0~5Vdc等模擬量信號
工作電源:AC220V±10%或AC/DC24~265V
外型尺寸:單相112（L）×65（W）×70（H）mm、三相112（L）×100（W）×70（H）mm
安裝方式:35mm標準導軌、底座螺釘安裝

詳細說明：
常用規格實例

Model:BD-A1 ;
Class: ±0.2%
Input: 1P2W, 5Aac, 50Hz;
Output:4~20mAdc
Aux.power:AC220V
描述:此型號為單相電流變送器，5Aac 電流互感器（CT）變比電流信號輸入，輸出4~20mAdc, 工作電源AC220V

BD-AI 交流電流變送器
BD-DI 直流電流變送器
BD-AV 交流電壓變送器
BD-DV 直流電壓變送器
三相電流、電壓變送器
BD-3I3 三相電流變送器
BD-3V3 三相三線電壓變送器
BD-4V3 三相四線電壓變送器
功率變送器 BD-3P 三相三線有功功率變送器
BD-3Q 三相三線無功功率變送器
BD-3P/Q/I 三相三線有功功率/無功功率/電流組合變送器
BD-4P 三相四線有功功率變送器
BD-4Q 三相四線無功功率變送器、 電度變送器
BD-3E 三相三線有功電度變送器
BD-3RE 三相三線無功電度變送器
BD-3P/E 三相三線有功功率/有功電度組合變送器
BD-3Q/RE 三相三線無功功率/無功電度組合變送器
BD-PF 功率因數變送器
BD-F 頻率變送器
