您的位置：您的位置：首頁 → 低壓電器 → 主令電器 → 按鈕開關 → LAY3系列按鈕開關

產品名稱：

LAY3系列按鈕開關

型號規格：

放大圖片

產品類別：

常規產品 -- 低壓電器 -- 按鈕開關

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

LAY3系列按鈕開關產品詳細說明：

特點：
LAY3系列按鈕開關是一種用于板前安裝，板后接線的控制裝置。
它的工業設計非常先進，具有層疊結構，一個人就能快速安裝。

輔助特點：
觸點板配有一個帶有兩個操作觸頭的緩動觸點（1NC或1NO）。這樣確保即使在低電壓和低電流時，按鈕開關仍具有很高的可靠性。

標準：
符合GB/T14048.1和GB14048.5。

結構：
積木式組合結構，推入鎖住安裝方式，所以只需一把小起子便能增加或減少觸點，十分簡單。所有觸點都有切換電路和自潔的雙重作用。開關每次工作時，觸點表面之間因滑動閉合而得到擦凈。裝有防轉定位件和防松墊圈，定位、安裝正確可靠。

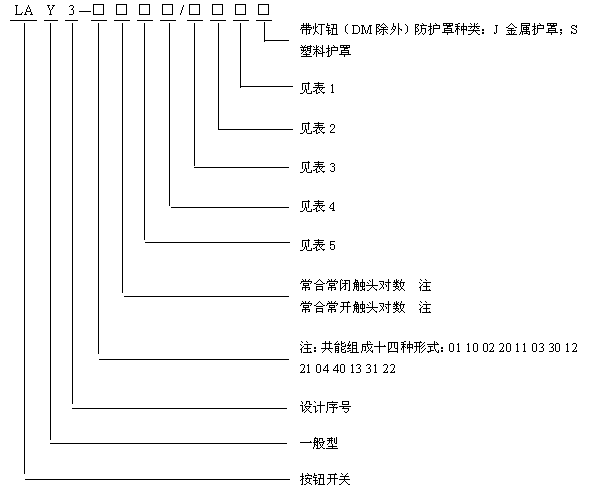

型譜：

表1 鈕的顏色

一般鈕

代碼

1

2

3

4

5

6

顏色

紅

綠

黑

黃

藍

白

帶燈鈕

注

代碼

1

2

3

4

5

指示燈

顏色

紅

綠

黃

藍

白

球形

代碼

1

2

蘑菇鈕

代碼

1

2

杠桿鈕

顏色

紅

綠

旋鈕

顏色

紅

綠

注：帶燈鈕中氖燈只有紅、綠；帶燈蘑菇鈕有綠、黃、藍。

表2 燈規格

代碼

1

2

3

4

5

指示燈

白熾燈 AC DC

氖燈 AC

電壓

b

24

110

220

380

表3 旋鈕、鑰匙鈕位置及蘑菇鈕、自鎖鈕頭部尺寸注

代碼

2

3

代碼

1

2

位置數

2位置

3位置

鈕頭直徑

φ35

φ65

注：紅色蘑菇鈕和自鎖鈕下附有黃色緊急標志

表4 光源種類

符號

N

*

DM

含義

白熾燈

氖燈

符號白熾燈

蘑菇頭（φ35）白熾燈

表5 派生代號

一般式

D

帶燈鈕

M

蘑菇鈕

Y

鑰匙鈕

X

旋鈕

CX

長柄旋鈕

ZS

自鎖鈕

CG

長杠桿鈕

G

杠桿鈕

QCG

球形長杠桿鈕

QG

球形杠桿鈕

ZhD

指示燈

DM

帶燈蘑菇鈕

LAY3技術參數：
額定絕緣電壓Ui	660V
額定發熱電流Ith	10A
額定工作電壓Ue	AC 50HZ或60HZ
額定工作電壓Ue適用的額定工作電流Ie	AC-15	Ue V	660	380	220	110	48
		Ie A	1.1	1.9	3.27	6	6
	DC-13	Ue V	440	220	110	48	24
		Ie A	0.72	1.25	2.5	2.5	2.5
燈座	白熾燈 AC或DC 6V 24V ≤1.5W
額定工作電壓和額定功率	氖燈 AC 110V 220V 380V ≤0.5W
壽命	機械壽命		電壽命AC		電壽命DC
一般鈕帶燈鈕蘑菇鈕	100 x 10⁴次		30 x 10⁴次		20 x 10⁴次
旋鈕自鎖鈕鑰匙鈕杠桿鈕自復位鈕	10 x 10⁴次		5 x 10⁴次		5 x 10⁴次
環境溫度	-5 ^oC~ +40 ^oC
污染等級	3
防護等級	IP55
安裝類別	II
接線端子	M3.5的組合螺釘，允許連接最大截面為1mm²的導線兩根。并適用于螺釘M3.5、厚為0.8H形接線端頭

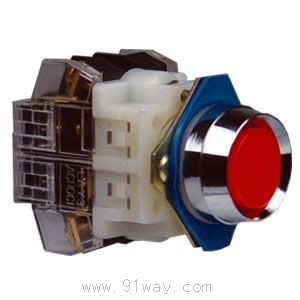

LAY3系列按鈕開關

LAY3系列按鈕開關（示意圖）
