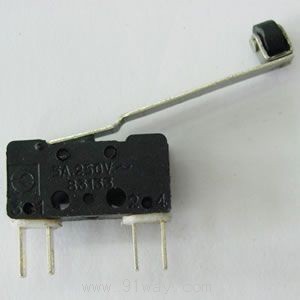

| 產品名稱: | LXW8(831330)系列微動開關 | |||||
| 型號規格: | ![]() |
|||||
| 產品類別: | 常規產品 -- 低壓電器 -- 微動開關 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 國產 | |||||
| 產品產地: | 上海 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||
開關的結構特點和動作原理:
LXW8(831330)系列微動開關是一種瞬動型雙斷點(橋式)電器元件,采用一對常閉觸頭、一對常開觸頭和一個公共跳躍式的彈性接觸片的接觸橋作動觸頭。
開關在外力(撞塊等)作用下,通過操作件使接觸片壓縮到超過死點時,即使常合、常分觸頭瞬時換接,當外力減至一定(小于復位力)時,觸頭立即自動復位至原狀。
分類:
1.按結構型式分:
a) 推桿柱塞型;
b) 鉸鏈杠桿型;
c) 鉸鏈滾輪杠桿型。
2.按接線型式分
a) 焊接型;
b) 插焊型。
使用類別和基本參數:
1. 使用類別
開關的使用類別如表1所示:
|
電流種類 |
使用類別 |
典型用途 |
|
交流 |
AC—15 |
控制交流電磁鐵負載 |
|
直流 |
DC—13 |
控制直流電磁鐵負載 |
2. 基本參數
開關的基本參數如表2所示:
|
額定工作電壓V |
額定絕緣電壓V |
額定控制容量 |
約定發熱電流A |
觸頭數量 | ||
|
常開 |
常閉 | |||||
|
交流 |
220 |
220 |
76VA |
5 |
1 |
1 |
|
直流 |
220 |
28W | ||||

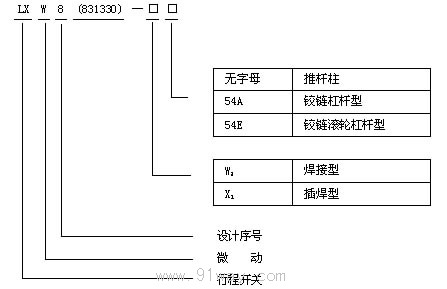

型譜:
開關的電壽命與機械壽命:
1. 開關的交流電壽命為:60萬次;
2. 開關的直流電壽命為:30萬次;
3. 開關的機械壽命為: 基型為300萬次,其余派生型號均為100萬次。
LXW8(831330)系列微動開關
