UHZ-58/C型系列側裝式磁翻板液位計產品詳細說明：

UHZ系列翻柱式磁浮子液位計是以磁浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。適用于低溫到高溫、真空到高壓等各種環境。是石油、化工等工業部門的理想液位測量產品。
磁浮子液位計配置上下限開關輸出可實現遠距離報警、限位控制。配置變送器，可實現液位的遠距離指示、檢測與控制。根據在容器上的安裝位置不同，提供側裝和頂裝兩種方式。根據作介質的不同，提供不銹鋼利ABS工程塑料兩種材質；其中ABS特別適用于酸、堿等腐蝕性介質。

UHZ系列翻柱式磁浮子液位計有如下結構特點：

1、基本型
液位計根據浮力原理，浮子在測量管內隨液位的升降而上下移動，浮子內的永久磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉180’液位上升時，翻柱由白色轉為紅色，下降時，翻柱由紅色轉為白色，從而實現液位的指示。
2、上下限開關輸出
利用磁性浮子隨液位移動，使安裝在液位計立管設定位置上的簧片開關動作，實現開-關控制或報警。
3、電遠傳
在磁性浮子液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成，它通過磁浮子上下移動，經磁耦合作用使導管內測量元件依次動作，獲得電阻信號變化，傳喚成0～10或4～20mA的標準電流信號輸出，以便與數字顯示儀表或計算機聯接，實現遠傳顯示及控制。

二.型號:

型號	代碼							說明
UHZ-58/	□	□	□	□	□	□	□
安裝方式	C F							側裝時 頂裝時
主體材質		1 2						ABS（僅適用于公稱壓力為0.6MPa時） 1Cr18Ni9Ti
公稱壓力			1 2 3 4					0.6MPa 1.6MPa 2.5MPa 4.0MPa
型式				1 2 3 4 5				基本型 上下限開關輸出型 電遠傳型（0～10mA輸出，220V AC） 電遠傳型（4～20mA輸出，24V DC） 本安防暴電遠傳型（4～20mA輸出，24V DC）
安裝間距					L			測量范轉
安裝深度						L1		頂裝式、0～3000mm任選
介質密度							ρ	g/cm3

型號舉例：
1、UHZ-58/C233L=2550ρ=1
側裝式，1Cr18Ni9Ti(2.5MPa)，基本型，安裝間距2550mm，介質密度ρ:1g/cm3
2、UHZ-58/D232L=2500Ll=3000ρ=0.6
頂裝式，不銹鋼(2.5MPa)，帶上、下限開關輸出，測量范圍2500mm，安裝深度3000mm，介質密度0.8g/cm

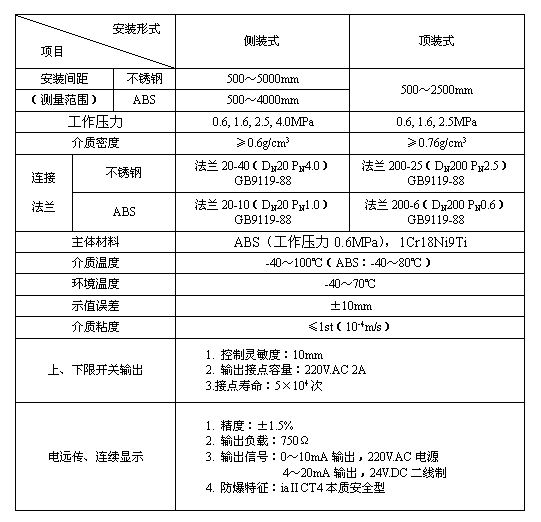

三.主要技術性能:

注：
1、側裝式采用不銹鋼材質時，測量范圍=安裝間距。采用ABS材質時，測量范圍=安裝間距L-150mm。
2、安裝間距（測量范圍）尺寸系列：500,800,1100,1400,1700,2000,2500,3000,3500,4000,4500,5000

四.系統構成及接線:
1、上、下限開關輸出(見圖5)
由具有自保持作用的干簧開關和轉換起組成，干簧開關和轉換器分別安裝于現場和控制室，由轉換器提供3對觸點開關。
2、電遠傳(見圖6)
由測量單元和變送單元兩部分組成。
3、本安防爆型(見圖7)

五.訂貨須知:
1、注明型號規格、測量范圍、安裝深度、介質密度、介質溫度及工作壓力等。
2、用戶如使用JB及HG法蘭或其它規格的法蘭時可專門提出，我廠專業人員將協助選型或設計制造特殊產品。
3、用戶須根據表1自備法蘭及密封墊等連接件。
4、用戶訂購防爆產品時，若需附帶安全柵應予以特別注明。
