LHYM液壓螺母產品詳細說明：

一、概述

LHYM液壓螺母適用于需經常拆裝的螺栓；超大螺栓的予緊；大型工件的鎖緊等場合。并可做液壓過盈連接拆裝工具。
液壓螺母的優點：·操作方便、省力 ·予緊力大 ·安全、可靠 ·可用于傳統方法不能完成的地方。
目前生產的液壓螺母規格為：M120×3－M320×6，注油方式分為軸向注油和徑向注油。壓力等級為40Mpa；21Mpa。
也可根據用戶要求設計、制造，以滿足不同的螺紋規格及鎖緊行程。

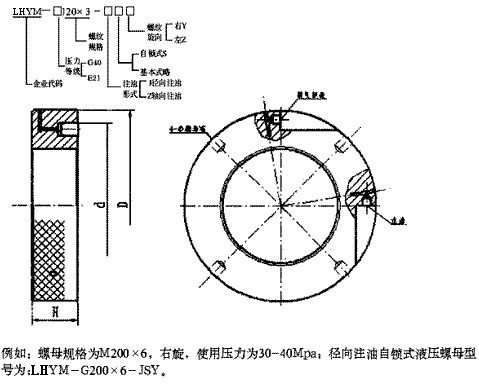

二、結構圖示


三、LHYM液壓螺母技術參數

型 號	D	D1	H	壓 環		注軸壓力	壓環壓力
				行程L	面積
	毫  米				平房厘米	MPa	KN
LHYM-G120×3 LHYM-Tr120×6	220	180	60	5	77	40	277
LHYM-G130×3 LHYM-Tr30×6	230	190	60	5	82	40	295
LHYM-G140×3 LHYM-Tr40×6	240	200	60	5	87	40	313
LHYM-G150×3 LHYM-Tr50×6	270	220	70	5	125	40	450
LHYM-G160×3 LHYM-Tr160×6	280	230	70	8	132	40	475
LHYM-G170×3 LHYM-Tr70×6	290	240	70	8	138	40	497
LHYM-G180×3 LHYM-Tr80×6	300	250	70	8	145	40	522
LHYM-G190×3 LHYM-Tr90×6	310	260	70	8	150	40	540
LHYM-G200×3 LHYM-Tr200×6	320	270	70	8	157	40	565
LHYM-G210×3 LHYM-Tr210×6	330	280	70	8	163	40	587
LHYM-G220×3 LHYM-Tr220×6	340	290	70	8	169	40	608
LHYM-Tr240×6	370	320	80	8	188	40	730
LHYM-Tr260×6	400	350	80	8	207	40	800
LHYM-Tr280×6	420	370	80	8	270	40	1000
LHYM-Tr300×6	450	400	90	10	294	40	1100
LHYM-Tr320×6	470	420	90	10	310	40	1200
LHYM-Tr340×6	490	440	100	12	325	40	1260
LHYM-Tr360×6	510	460	100	12	341	40	1320
LHYM-Tr380×6	530	480	100	12	357	40	1400

表中參數可能因為改良而變更，恕不另行通知。

四、使用方法與注意事項
1.手動泵在使用前將液壓油注滿，注油口在手動泵的后端，打開螺母注油，注油后鎖緊。加壓時將泵上方的手柄上下壓動，將泵右側的卸荷開關手柄順時針鎖緊；卸壓時將手柄逆時針旋轉即可。左側接壓力表，可觀察加壓時的壓力指示，手動泵前端接注油膠管。
2.液壓螺母由螺母體、壓環、注油口及放油排氣接頭組成，使用時將螺母外觀清洗干凈。螺母旋進工件并鎖緊螺母，壓環應在原始位置，然后將手動泵的注油膠管接口插在注油口上，鎖緊手動泵右側的卸荷開關手柄，慢慢加壓，同時將放油排氣接頭上部的放氣帽向內旋，放氣，直至螺母內空氣排凈，流出干凈的液壓油后向外旋松放氣帽使之單向閥關閉，繼續加壓注油，使壓環向外壓出，達到壓緊目的，直到加壓到你所需壓緊目的即可。松開卸荷開關手柄，松開手動泵的加壓膠管接頭。
3.松卸螺母將放油排氣接頭向里旋轉直至液壓油流出，慢慢松開螺母即可。
4.螺母在沒有旋進工件鎖緊前，請不要給螺母加壓，防止壓環偏載脫出，在不使用時請將螺母內的油放凈，壓環回到原始位置，以備下次使用。在螺紋處加黃油防止生銹。
