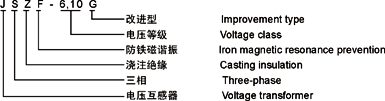

JSZF-6G系列抗諧振電壓互感器產品詳細說明：

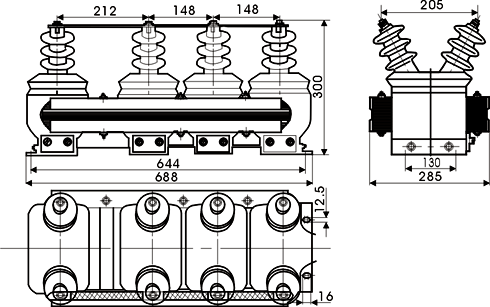

JSZF-6G系列抗諧振電壓互感器外形及安裝尺寸
OUTLINE DRAWINGS AND DIMENSIONS

JSZF-6G系列抗諧振電壓互感器技術參數
TECHNICAL DATA

型號 type	額定電壓比 Ratedtransformation ratio(KV)	額定輸出 Rated output(VA)			熱極限輸出 Rated insulation level(VA)	額定絕緣水平 Rated insulation level (KV)
		0.2	0.5	1
JSZF-6G		75	150	300	1000	7.2/32/60

型號 type	額定電壓比 Ratedtransformation ratio(KV)	額定輸出 Rated output(VA)			熱極限輸出 Rated insulation level(VA)	額定絕緣水平 Rated insulation level (KV)
		0.2/0.2	0.5/0.5	0.5/0.5
JSZF-6G		45	45/75	90/90	600	7.2/32/60

型號 type	額定電壓比 Ratedtransformation ratio(KV)	額定輸出 Accuracy class and Rated output(VA)	正常運行時二次輸出電壓（不平衡電壓） Secondary out put voltage When normal running(unbalance voltage)	額定絕緣水平 Rated insulation level (KV)
		6P/(3P)
JSZF-6G		50	<10V	7.2/32/60

注：如用戶要求的參數超出上表范圍，可與我公司協商后確定。
NOTE：If user's date beyond the above-mentioned scope,the may be subject to an agreement between company and purchaser.
接線圖
WIRING DIAGRAM

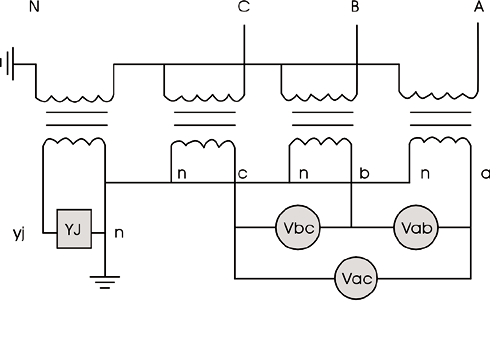

圖1：JSZF-6G型二繞組電壓互感器原理接線圖

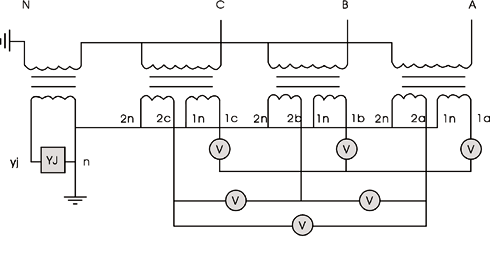

圖2：JSZF-6G型三繞組電壓互感器原理接線圖
Figure1,basic wiring diagram for three-winding voltage transformer tpe JSZF-6G
Figure2,basic wiring diagram for three-winding voltage transformer type JSZF-6G

注：以上接線圖一、二次側除圖示點接地外嚴禁有其他地點，否則會燒毀PT。

JSZF-6G系列電壓互感器
