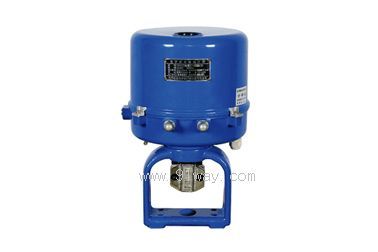

361R角行程電子式電動執行機構產品詳細說明：

361R角行程電子式電動執行機構概述

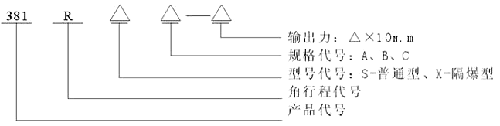

361R角行程電子式電動執行機構規格型號

產品特點
1.執行器設計有伺服系統（無需另配伺服放大器），只需接入DC4～20mA（或DC1～5V）信號和AC220V單相電源即可工作。內設接線端子，接線極為簡單方便。
2.執行器的關鍵部件─控制器，采用最先進的混合集成電路，用樹脂密封澆鑄，外形為匣狀，體積小，可靠性高。
3.驅動量的反饋檢測采用高性能導電塑料電位器，分辨率＜0.4%。
4.具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。
5.用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態）。
6.用狀態選擇開關可以設定（正、反動作）。
7.用狀態選擇開關可以設定輸入信號為（DC4～20mA或DC1～5V）。
8.調整工作零點（始點）和行程（終點）簡單易行。
9.當突然斷電時，能確保閥芯自鎖。
10、采用同步皮帶傳動，有效降低了噪音。
11、延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起動保護，并可反向運行取消延時保護

361R角行程電子式電動執行機構主要技術參數

電源電壓	AC220±10%，50HZ。
耗電功率（額定負載時）	規格A型執行器 50VA；
	規格B型執行器 150VA；
	規格C型執行器 220VA
輸入信號	DC4～20mA或DC1～5V
輸出信號	DC4～20mA（負載電阻500Ω以下）或DC1～5V
控制精度	基本誤差：±1% ；回差≤1% ；死區≤1%
工作行程調整范圍	“零點”±25%；“行程”20%～100%
防護等級	IP55
隔爆等級	Exd II BT4
過載保護	規格A、B型執行器可任選，規格C型系列執行器必配

外部配線
輸入輸出信號應采用屏蔽電纜。電源線不得與信號線共用一根電纜

機    型	普通型（S型）執行器	隔爆型（X型）執行器
電源電纜	3芯S=1.5mm2	3芯S=1.5mm2 外徑φ9±1
信號電纜	4芯S=1.5mm2	4芯S=1.5mm2 外徑φ11±1
電纜引入口	2-PF(G1/2)	可安裝保護套管PF3/4（G3/4）

 環境條件

環境條件	普通型（S型）執行器	隔爆型（X型）執行器
環境溫度	無空間加熱器-10℃～60℃	-10℃～40℃
	有空間加熱器-35℃～60℃
相對濕度	95%以下	45%～85%
環境氣體	無腐蝕性氣體
機械振動	1.5g以下

 主要技術參數

型號規格	輸出力矩Nm	動作時間（S/90o）	最大轉角
361RSA-02	20	8.5	0-90°
361RSA-05	50	17
361RSB-10	100	18
361RXB-10
361RSB-20	200	36
361RXB-20
361RSC-30	300	24
361RXC-30
361RSC-50	500	42
361RXC-50
361RSC-60	600	48
361RXC-60
361RSD-100	1000	30
361RSD-150	1500	38
361RSD-200	2000	46
