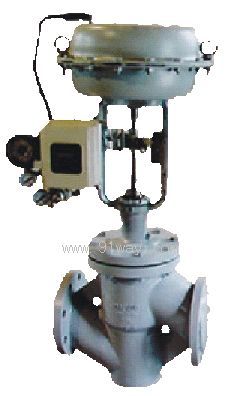

| 產品名稱: | ZLFP系列襯氟調節閥 | |||||
| 型號規格: | ![]() |
|||||
| 產品類別: | 常規產品 -- 泵閥管件 -- 調節閥 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 國產 | |||||
| 產品產地: | 上海 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||
|
公稱通徑DN(mm) |
G3/4" |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 | |||||||||
|
閥座直徑DN(mm) |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 | |
|
額定流量系數Kv |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.2 |
2 |
3.2 |
5 |
8 |
12 |
20 |
32 |
50 |
70 |
100 |
240 | |
|
流量特性 |
直線 |
直線、等百分比 | |||||||||||||||||
|
公稱壓力PN(MPa) |
1.0 1.6 | ||||||||||||||||||
|
工作行程(mm) |
10 |
16 |
25 |
40 |
60 | ||||||||||||||
|
氣 動 執 行 |
型號 |
ZHBA-22 |
ZHBA-23 |
ZHBA-34 |
ZHBA-45 | ||||||||||||||
|
有效面積(cm) |
200 |
280 |
400 |
630 |
1000 | ||||||||||||||
|
彈簧范圍(kPa) |
20~100;40~200 | ||||||||||||||||||
|
電 動 執 行 |
II型 |
ZAZ-25 |
ZAZ-25 |
DKZ-3100 |
DKZ-4100 |
DZK-510 | |||||||||||||
|
III型 |
ZKZ-2100 |
ZKZ-2200 ZKZ-3300 |
ZKZ-4400 |
ZKZ-4500 | |||||||||||||||
|
輸入信號范圍 |
I型:1~5mADC II型: 4~20mADC | ||||||||||||||||||
|
供電電源 |
AC220V 50~60Hz | ||||||||||||||||||
|
作用方式 |
氣關式或氣開式/電開式(K)電關式(B) | ||||||||||||||||||
|
工作溫度 |
-30~200℃ | ||||||||||||||||||
|
固有可調比R |
30:1 | ||||||||||||||||||
|
防爆等級 |
普通型或防爆型d II BT3 | ||||||||||||||||||
|
氣動 |
電動 | ||
|
項目 |
性能指標 |
項目 |
性能指標 |
|
基本誤差% |
≤±8 |
基本誤差% |
≤±5 |
|
回差% |
≤8 |
回差% |
≤3 |
|
死區% |
≤6 |
死區% |
≤5 |
|
額定流量系數誤差 |
≤±10%(Kv≤5時±15%) |
額定流量系數誤差 |
≤±10%(Kv≤6.3時±15%) |
|
泄漏量 |
≤0.01%閥額定容量 |
泄漏量 |
≤0.01%閥額定容量 |
|
供氣壓力 (MPa) |
彈簧范圍 (KPa) |
公稱通徑(DN) |
G3/4" |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 | |||
|
閥座直徑(DN) |
3-8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
150 | ||
|
0.14 |
20-100 |
允許壓差 ΔP(MPa) |
1.6 |
0.8 |
0.5 |
0.5 |
0.3 |
0.25 |
0.2 |
0.12 |
0.08 | ||||
|
0.24 |
40-200 |
1.2 |
1.1 |
0.7 |
0.65 |
0.45 |
0.28 |
0.20 | |||||||
|
公稱通徑DN(mm) |
G3/4" |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 | |||||||||
|
閥座直徑DN(mm) |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 | |
|
配用II型允許壓差(MPa) |
1.6 |
1.1 |
0.6 |
1.6 |
1.0 |
0.6 |
0.7 | ||||||||||||
|
配用III型電動執行機構 |
推力(N) |
250~400 |
400 1000 2500 |
400 |
6400 |
6400 | |||||||||||||
|
1000 | |||||||||||||||||||
|
2500 |
16000 |
16000 | |||||||||||||||||
|
6400 | |||||||||||||||||||
|
允許壓差(MPa) |
1.6 |
1.6 |
1.0 |
0.8 |
0.5 |
0.3 |
0.2 |
1.6 |
1.0 |
0.6 |
0.3 | ||||||||
|
1.6 |
1.6 |
1.2 |
0.7 |
0.4 | |||||||||||||||
|
1.6 |
1.6 |
1.6 |
1.1 |
1.6 |
0.7 | ||||||||||||||
|
1.6 | |||||||||||||||||||
|
公稱通徑DN(mm) |
3/4" |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
L |
116 |
180 |
185 |
200 |
220 |
2, 50 |
275 |
300 |
350 |
480 |
|
A |
245 |
245 |
245 |
245 |
290 |
290 |
362 |
362 |
362 |
454 |
|
H |
401 |
445 |
485 |
495 |
532 |
532 |
697 |
699 |
699 |
817 |
|
H1 |
50 |
65 |
70 |
80 |
71 |
88 |
102 |
140 |
170 |
190 |
|
重量 |
17 |
17 |
19 |
21 |
28 |
31.5 |
54 |
64 |
80 |
120 |
|
公稱通徑DN |
L |
H1 |
H |
A | ||||
|
III型 |
II 型 |
III型 |
II型 | |||||
|
防爆型 |
普通型 |
防爆型 |
普通型 |
A×B | ||||
|
3/4" |
116 |
50 |
390 |
340 |
||||
|
20 |
180 |
65 |
715 |
510 |
540 |
200 |
230×460 | |
|
25 |
185 |
70 |
770 |
635 |
675 | |||
|
32 |
200 |
80 |
790 |
655 |
695 | |||
|
40 |
220 |
71 |
834 |
674 |
720 | |||
|
50 |
250 |
88 |
920 |
760 |
880 | |||
|
65 |
275 |
102 |
1100 |
940 |
890 |
235 |
230×530 | |
|
80 |
300 |
140 |
1100 |
940 |
890 | |||
|
100 |
350 |
170 |
1100 |
940 |
890 | |||
|
150 |
486 |
290 |
1200 |
960 |
945 |
260×630 | ||
|
零件名稱 |
材 料 |
零件名稱 |
材 料 |
|
閥體 |
ZG25襯FEP |
波紋管 |
PTFE |
|
閥芯 |
FEP/ZGr13、CF3、CF8 | ||
|
PTFE |
填料 | ||
|
閥座 |
FEP/WCB |
柔性石墨 | |
|
FEP/ZGr13、CF3、CF8 |
