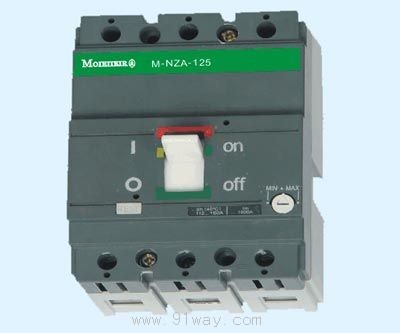

M-NZA系列塑料外殼式斷路器產品詳細說明：

M-NZA系列塑料外殼式斷路器有主要技術性能達到國際九十年代水平.它具有結構緊湊,體積小,短路分斷能力高,無習弧
,內部附屬裝置模塊式安裝,使用端子防護罩加強安全,以及"底座","蓋板"采用不同顏色,增進美觀等特點.

M-NZA系列塑料外殼式斷路器(以下簡稱斷路器),適用于交流50Hz(60Hz),額定z絕緣電壓690V,額定工作電壓660V
(690V)及以下,直流250V及下,額定電流12.5A--800A的電路中,及來分配電能,在正常條件下作不頻繁的閉合和斷開之
用,并在線路和設備過載,短路和欠電壓時起保護之用.在正常條件下,也可以修作線路的不頻繁轉換之用.
額定殼架等級電流在400A 以下斷路器,也可作鼠籠型電動機的頻繁起動,運轉中中斷以及在電動機過載,短路及欠電壓時
起保護作用.

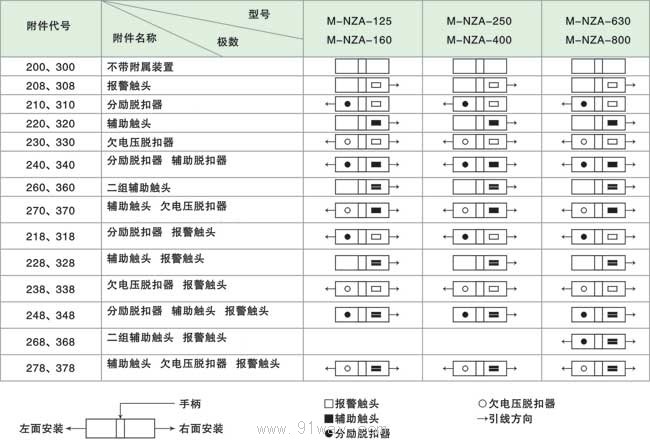

斷路器可加載欠電壓脫扣器,分勵脫扣器,輔助觸頭,報警觸頭,電動機操作機構及轉換手柄操作機構等各種用途的電氣附件和機構附件.
斷路器符合IEC60947-2,GB14048.2等到標準.

斷路器適用于下列工作環境:
a.安裝地點的海拔高度不超過2000M
b.周圍介質溫度不高于+40℃和低于-5℃
c.在無爆炸危險的介質中,且介質無足以腐蝕金屬和破壞環境的氣體和導電塵埃的地方;
d.無雨雷侵襲的地方.
e.污染等級3

安裝類別:
斷路器的安裝方式
斷路器的基本安裝方式為垂直安裝,但也可橫裝.

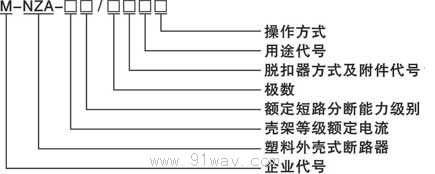

M-NZA系列塑料外殼式斷路器型號及含義

手柄直接操作無代號;電動操作以D表示;外部轉動手柄操作以Z表示.
配電用斷路器無代號;電動機保護型為"2".
額定短路分斷能力級別:N-標準型;H-中高分斷型;L-高分斷型



分類
1.按斷路器的用途分:配電保護型 電動機保護型;
2.按換線方式分:板前換線 板后換線 插入式 抽出式換線
3.按操作方式分:手柄直接操作 外部轉動手柄操作 電動操作;
4.按脫扣器型分:僅有瞬時動作脫扣器(電磁脫扣器),燃動+電磁脫扣器(復式脫扣器)
5.按極數分:二級,三級.四級;

四極斷路器中,中性能(N級)的型式有六種:
A型:N型不安裝過電渡脫扣器,且N級始終換通不與其它三極一起合分;
B型:N型不安裝過電渡脫扣器,且N極與其它三極一起合分;
C型:N型安裝過電渡脫扣器,且N極與其它一極一起合分;
D型:N型安裝過電渡脫扣器,且N極始終接通不與其它三極一起合分;
E型:N型裝中性線斷線保護器,且N極與其它三極一起合分;
F型:N型裝中性能斷線保護器,且N極始終接通不與其它三極一起合分.

按附件裝置分:帶附件裝置  不帶附件裝置.

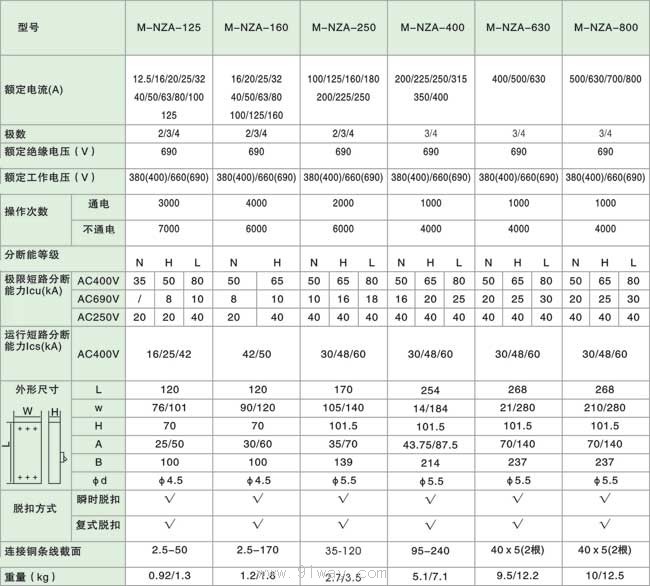

主要技術性能指標



M-NZA-125,160斷路器安裝欠壓電壓脫扣器 寬度+15MM
注:四極斷路器均為L 型.

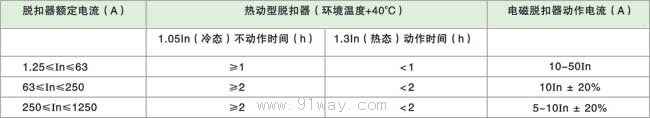

配電保護型斷路器的過載長延時特性



外形尺寸與安裝尺寸

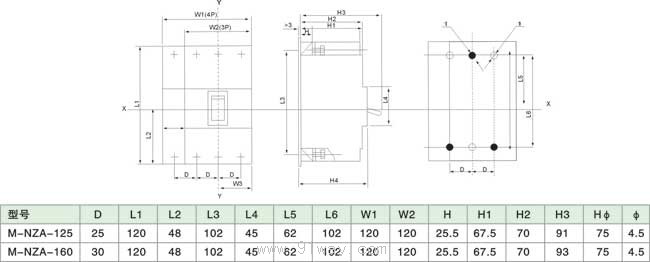

M-NZA-125--160固定式,板前接線外形尺寸及安裝尺寸



備注:Y-Y型斷路器三極中心線
1.斷路器的各種特性及附屬裝置已由制造廠整定,用戶在使用中不可隨意調節.

M-NZA-250-1250固定式,板前換線外形尺寸及安裝尺寸



外形及安裝尺寸

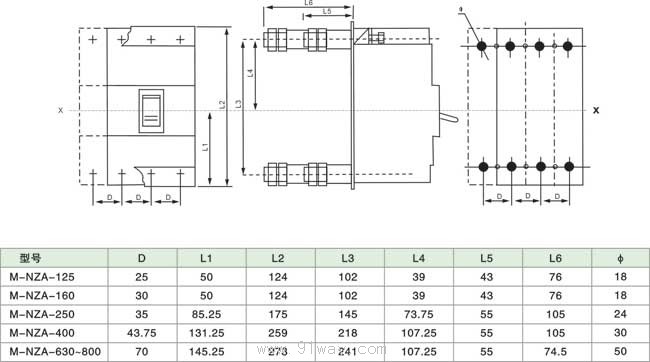

M-NZA-125--800固定式,板后接線外形尺寸及安裝尺寸

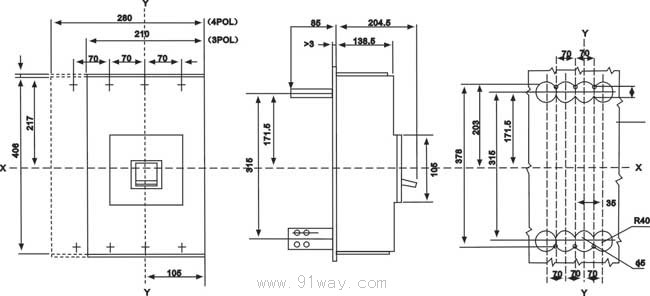

M-NZA-1250固定式,板后接線外形尺寸及安裝尺寸

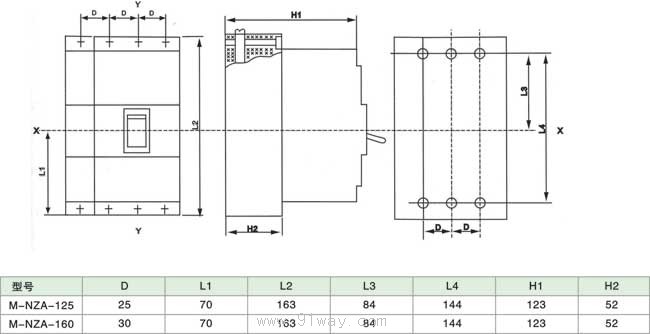

M-NZA-125--160插入式,板前接線外形尺寸及安裝尺寸

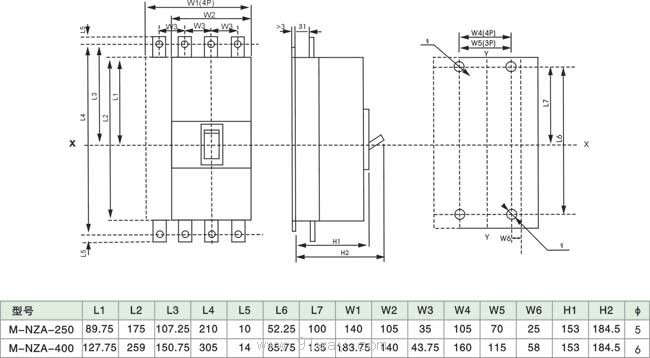

M-NZA-250--400插入式,板前接線外形尺寸及安裝尺寸

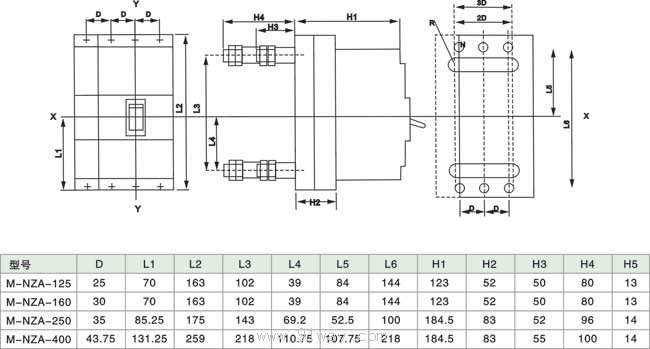

M-NZA-250--400插入式,板后接線外形尺寸及安裝尺寸
