您的位置：您的位置：首頁 → 泵閥管件 → 管道管件 → 伸縮接頭 → VSSJA型法蘭式松套伸縮接頭

產品名稱：

VSSJA型法蘭式松套伸縮接頭

型號規格：

放大圖片

產品類別：

常規產品 -- 泵閥管件 -- 伸縮接頭

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916950330

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

VSSJA型法蘭式松套伸縮接頭產品詳細說明：

VSSJA型法蘭式松套伸縮接頭

法蘭松套伸縮接頭VSSJA或AF，法蘭松套伸縮接頭是由主體,壓蓋,密封圈和緊固件組成.法蘭松套伸縮接頭采用和壓蓋松套補償接頭相同的密封原理,連接方式一端為法蘭連接,另一端為承插連接,法蘭松套伸縮接頭適合于閥門等設備與管道的連接,法蘭松套伸縮接頭在連接的同時能補償管道的軸向位移及一定量的撓曲和信心,從而保護閥門等設備.承插口同樣適合與鋼管,鑄鐵管,球墨鑄鐵管,PVC管,ABS管等連接.同時吸取了國內外同類產品優特點設計的，法蘭松套伸縮接頭具有結構簡單合理，密封性能可靠，勿需焊接，安裝拆卸方便，法蘭松套伸縮接頭能補償管道一定范圍內的位移、錯位和撓曲等優點并且重復利用率高，法蘭松套伸縮接頭適用于任何介質的管路，用于閥、泵等設備與管路連接。

法蘭松套伸縮接頭產品結構設計合理,密封性能可靠,法蘭松套伸縮接頭兩端采用承插連接,安裝,拆卸簡便,適合連接輸送水,油,氣及顆粒粉狀物的鋼管,鑄鐵管,球墨鑄鐵管,PVC管,ABS管等,法蘭松套伸縮接頭在連接管子的同時能補償管道一定范圍內的軸向位移及撓曲,偏心.

序號	名稱	數量	材料
1	本體	1	QT400-15、Q235A、ZG230-450、1Cr20
2	壓蓋	1	QT400-15、Q235A、20、ZG230-450、1Cr13
3	密封圈	1	NBR、CR、FPM、NR
4	螺柱	1	Q235A、35、1Cr18Ni9Ti
5	螺母	4n	Q235A、35、1Cr18Ni9Ti

公稱同徑 DN	管子外徑 DW	長度L		法蘭連接尺寸
		L1	L2	0.6MPa			1.0MPa
				D	D1	n-d	D	D1	n-d
65	76	105	118	160	130	4-14	185	145	4-18
80	89			190	150	4-18	200	160	8-18
100	108		123	210	170		220	180
	114			240	200	8-18	250	210
125	133			265	225		285	240	8-22
	140
150	159						340	295
	168
200	219			320	280
250	273		129	375	335	12-18	395	350	12-22
300	325	130		440	395	12-22	445	400	12-22
350	355		159	490	445		505	460	16-22
	377
400	406			540	495	16-22	565	515	26-26
	426
450	457			595	550	16-22	615	565	20-26
	480
500	508			645	600	20-22	670	620
	530
600	610			755	705	20-26	780	725	20-30
	630
700	720			860	810	24-26	895	840	24-30
800	820	220	255	975	920	24-26	1015	950	24-33
900	920			1075	1020		1115	1015	28-33
1000	1020			1175	1120	28-30	1230	1160	28-36
1200	1220			1405	1340	32-33	1455	1380	32-40
1400	1420		270	1630	1560	36-36	1675	1590	36-42
1600	1620			1830	1760	40-36	1915	1820	40-48
1800	1820			2045	1970	44-40	2115	2020	44-48
2000	2020			2265	2180	48-42	2325	2230	48-48
2200	2220		275	2475	2390	52-42	2550	2440	52-56
2400	2420			2685	2600	56-42	2760	2650	56-56

VSSJA型法蘭式松套伸縮接頭工作原理：

法蘭松套伸縮接頭安裝在管道上后，擰緊螺母彈性密封圈，法蘭松套伸縮接頭在螺母壓蓋的作用下依靠相互斜度，緊壓在管子外圈密封和連接作用。法蘭松套伸縮接頭在當溫度變化時管子能在接頭中間自由的伸縮，當?shù)鼗鲁�，管子能偏斜，并確保密封無滲漏，從而法蘭松套伸縮接頭起到自動補償之目的

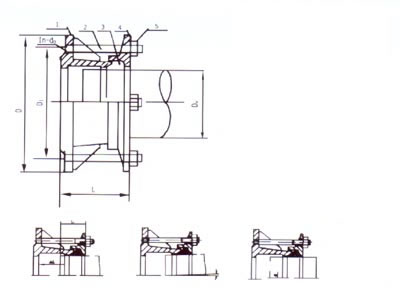

VSSJA型法蘭式松套伸縮接頭（示意圖）
