JZW型軸向外壓式波紋補償器產品詳細說明：

設計溫度：480℃-750℃產品代號：JZW 型號標注：JZW 波紋管形式 連接形式 壓力-通徑-補償器
軸向外壓式波紋補償器主要吸收軸向位移，具有補償量大、保溫性能好、殘余介質可以排除等優點。

軸向外壓式波紋補償器對支座作用力的計算：
例：一碳鋼管路，公稱通徑500mm，工作壓力0.6MPa；介質溫度350°C ，環境最低溫度-10°C，安裝溫度為20°C，管線長如圖，疲勞破壞次數要求3000次。要安裝一外壓補償器，試計算補償器對支座的作用力。

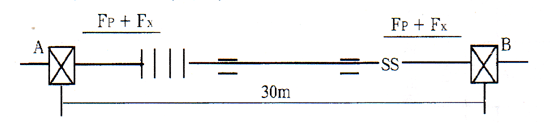

軸向外壓式波紋補償器一般安裝位置如下（圖示）：


解：（1）熱變形計算：△L=a·t·L=0.0133×360×30=143.6mm
（2）根據使用條件和熱變形計算數據，查樣本可選用0.6TWY500×8F，N=3000次，
X0=192mm Kx=272N/mm。(不做預變形)　
（3）A、B管架受軸向力：
內壓推力：Fp=100·P·A=100×0.6×3167=190020N
軸向彈力：Fx=Kx·X\272×143.6=39059.2N
Fz=Fp+Fx=190020+39059.2=229079N

通徑DN	長度mm	波數	壓力等級MPa			波紋管有效面積cm2	最大外徑尺寸mm
			0.6	1.0	1.6
			軸向補償量mm/剛度N/mm
50	432	10	41/231	39/255	37/286	81	270
	654	20	82/116	78/126	74/143
65	488	10	41/231	39/255	37/286	82	290
	756	20	82/116	78/126	74/143
80	506	9	56/196	53/232	50/278	121	308
	789	18	11/298	106/116	100/139
100	532	8	61/167	57/218	54/256	180	336
	789	16	122/84	114/109	108/128
125	616	8	82/278	78/301	75/320	257	368
	966	16	164/129	156/151	150/160
150	950	8	124/125	112/154	89/330	535	450
	1540	16	250/56	210/87	160/113
200	950	8	130/155	100/126	70/409	779	505
	1550	16	250/75	200/113	160/205
250	1080	8	161/111	130/162	105/378	1075	566
	1800	16	320/50	260/94	201/119
300	1090	8	161/138	130/194	100/338	1269	600
	1820	16	320/54	260/100	200/168
350	1090	8	165/165	132/221	99/438	1619	676
	1820	16	320/71	250/121	200/218
400	1110	8	162/164	132/290	101/468	2008	710
	1840	16	310/76	251/145	190/268
450	1110	8	152/131	132/339	100/532	2428	768
	1840	16	301/81	251/170	190/245
500	1475	6	190/180	150/515	150/765	3473	975
	2450	12	371/90	300/175	300/298
600	1540	6	195/231	150/154	140/765	4766	1090
	2540	12	391/121	290/364	280/480
700	1540	6	200/222	155/601	150/832	6068	1190
	2540	12	400/112	300/400	290/478
800	1540	6	201/200	164/497	150/897	7528	1290
	2540	12	400/135	321/451	299/583
900	1605	6	220/206	230/635	220/765	9328	1460
	2685	12	430/154	460/337	442/338
1000	1605	6	220/356	230/615	220/763	1118	1560
	2685	12	430/268	460/303	442/418
1100	1605	6	210/273	230/654	221/754	13066	1660
	2685	12	428/187	460/647	442/414
1200	1605	6	210/308	230/757	221/832	15170	1760
	2685	12	420/104	460/488	443/601
1300	1605	6	220/356	230/864	221/864	17432	1860
	2685	12	410/132	450/432	435/626
1500	1605	6	212/398	231/645	226/889	19851	1960
	2685	12	410/198	450/466	430/665
1600	1605	6	201/321	230/978	220/984	22427	2060
