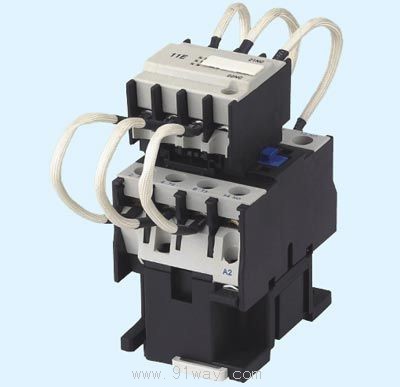

M-DILMK系列電容接觸器產品詳細說明：

M-DILMK系列電容接觸器為切換三相電容器組的接觸器

M-DILMK系列電容接觸器用于功率因數的補償

直接連接不需要扼流電感器

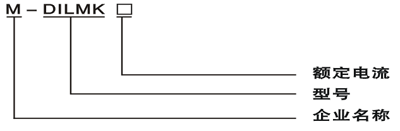

◆型號及其含義

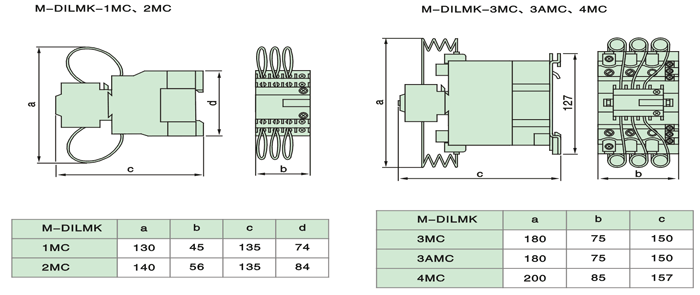

◆外形及安裝尺寸


◆接觸器的應用

特性
接觸器通過一個提前介入的接點模塊和抑制電阻，把最大電流限制在60In。
通過限制臺上電流，提高了產品的壽命。
附加模塊的專利設計，保證了使用安全和長壽命。

工作條件
對于單級或多級電容器組，不需要扼流感器。
必須通過gG熔斷器來進行短路保護，額定值為1.7...2In。

最大操作功率
在下列工作條件下，根據功率值來選擇。

最大操作頻率(次/小時)					M-DILMK-1MC、2MC、3MC	240
					M-DILMK-3AMC、4MC	100
電壽命(萬次)					M-DILMK-1AMC、2MC、 3MC、3AMC、4MC	400V 30
						690V 20
操作功率 50/60Hz			輔助接點		電纜旋緊力矩	基本型號
220V	400V	660V				包括控制電壓
240V	440V	690V
kVAR	kVAR	kVAR	N/O	N/C	N.m
8.5	16.7	24	1	1	1.7	M-DILMK-1MC
			-	2	1.7	M-DILMK-1AMC
15	25	36	1	1	2.5	M-DILMK-2MC
			-	2	2.5	M-DILMK-2AMC
20	33.3	48	1	2	5	M-DILMK-3MC
25	40	58	1	2	5	M-DILMK-3AMC
40	60	92	1	2	9	M-DILMK-4MC
(1)控制電壓
V	24	110	220	380
50/60Hz	B7	F7	M7	Q7

M-DILMK系列電容接觸器
