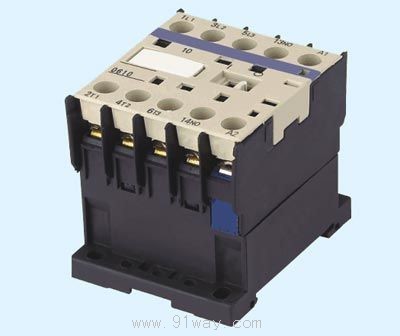

M-DILEEM系列交流接觸器產品詳細說明：

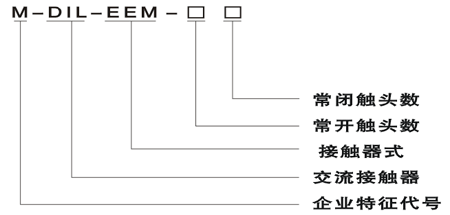

M-DILEEM系列交流接觸器型號及其含義



適用范圍
M-DILEEM系列交流接觸器(接觸器)，主要用于交流50Hz或60Hz，電壓至690V，直流電壓至220V的電路中，作控制各種電磁線圈以及信號放大或將信號傳遞給有關控制元件之用。

正常工作條件和安裝條件
周圍空氣溫度為：-5℃~+40℃，24小時內其平均值不超過+35℃；
海拔高度：不超過200m；
大氣條件：最高溫度為+40℃時，空氣的相對濕度不超過50％，在較低溫度下可以允許有較高的相對濕度，例如20℃時達90％。對由于溫度變化偶爾產生的凝露應采取特殊的措施；
污染等級：3級；
安裝類別：Ⅱ類和Ⅲ類；
安裝條件：安裝面與垂直面傾斜度不大于±30℃；
沖擊振動：產品應安裝和使用在無顯著搖動、沖擊和振動的地方。

主要參數和技術性能
1、接觸器的分類
a.按觸頭合分
b.按線圈額定控制電源電壓分為：交流：50Hz，24V、36V、48V、110V、127V、220V、380V；
2、動作特性：
吸合電壓：85％~110％Us；
釋放電壓：20％~75％Us。
3、接觸器可加裝觸頭模塊；其組合情況
4、接觸器的主要技術性能指標

M-DILEEM 水平安裝

型號	M-DILEEM-40	M-DILEEM-31	M-DILEEM-22
常開觸頭數	4	3	2
常閉觸頭數	0	1	2

型號	M-DILEEM-40	M-DILEEM-31	M-DILEEM-22	M-DILEEM-13	M-DILEEM-04	M-DILEEM-20	M-DILEEM-11	M-DILEEM-02
常開觸頭數	4	3	2	1	0	2	1	0
常閉觸頭數	0	1	2	3	4	0	1	2

使用類別		AC-15		DC-13
額定工作電壓		380/400	660/690	220/230
額定工作電流		0.95/0.9	0.52	0.15/0.14
約定發熱電流		10	10	10
額定控制容量		360VA	360VA	33W
每小時操作循環次數h-1	電壽命	1200	1200	1200
	機械壽命	3600	3600	3600
電壽命　萬次		100	100	100
機械壽命　萬次		1000	1000	1000
配用熔斷器型號		RT16-10	RT-16-10	RT16-10
線圈功耗(VA)	吸合	30	30	30
	保持	4.5	4.5	4.5
根數	1
導線	2.5
接線螺釘規格	M3
擰緊扭矩	0.5

結構特點

接觸器具有結構先進、體積小、重量輕、功耗小、壽命高、安全可靠、技術性能指標先進等特點；
接觸器除用螺釘安裝外，還可用35mm標準卡軌安裝。
繼電器的鐵心和觸頭運動方向與安裝面平行。

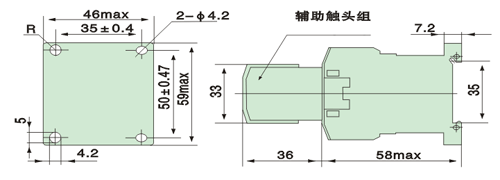

外形及安裝尺寸



訂貨須知
訂貨時必須指出：
1、接觸器完整的名稱、型號；
2、線關的額定工作電壓和頻率或規格代號
3、訂貨數量；
4、接觸器出廠進不帶菌者觸頭模塊，訂購時需另外注明；
5、如需訂購標準卡軌，應另外注明。

電源頻率	額定控制電源電壓(V)
	24	36	48	110	127	220	380
50	B5	C5	E5	F5	G5	M5	Q5
60	B6	C6	E6	F6	G6	M6	Q6
50/60	B7	C7	E7	F7	G7	M7	Q7

M-DILEEM系列交流接觸器
