TK21系列數控回轉工作臺產品詳細說明：

TK21系列數控回轉工作臺
精密分度蝸桿副（錫青銅蝸輪、合金鋼淬硬蝸桿）分度精確。
 精密滾動軸系結構，運行靈敏，回轉精度高，穩定性好 。
工作臺中心為通孔， A 型由定位止口和莫氏錐孔構成，B 型由定位止口和大通孔構成，可滿足不同需要。
具有調隙機構，確保蝸桿副處于最佳工作狀態。
可供配套附件齊全，實用性強。
 選用硬鋁合金基座、輕便美觀。
 伺服（步進）電機驅動。
　
主要性能、精度指標

型號、規格	性能				凈重 （kg）	精度
	臺面直徑	水平承重	傳動比	最高轉速		精度(秒)	重復定位精度(秒)	中心孔徑跳 (mm)
TK21100A	Ф 100	30	1：60	15	3	120	±10	0.015
TK21125A	Ф 125	40	1：60	15	4	120	±10	0.015
TK21160A	Ф 160	60	1：60	10	8	60	±6	0.02
TK21200A	Ф 200	80	1：60	10	13	60	±6	0.02
TK21250A	Ф 250	100	1：90	8	25	60	±6	0.02
TK21300A	Ф 300	120	1：90	8	35	60	±6	0.02
TK21100B	Ф 100	30	1：60	15	2.5	120	±10	0.015
TK21125B	Ф 125	40	1：60	15	3.5	120	±10	0.015
TK21160B	Ф 160	60	1：60	10	7.5	60	±6	0.02
TK21200B	Ф 200	80	1：60	10	12	60	±6	0.02
TK21250B	Ф 250	100	1：90	8	24	60	±6	0.02
TK21300B	Ф 300	120	1：90	8	34	60	±6	0.02

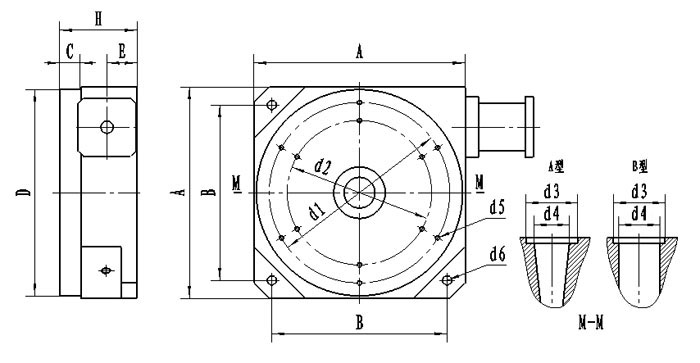

主要尺寸

型號、規格	D	A	B	d1	d2	d3	d4	d5	d6	H	C	E
TK21100A	Ф100	105	84	Ф80	Ф55	Ф18 H7	莫氏2#	M5	Ф6	56	10	24
TK21125A	Ф125	130	110	Ф93	Ф62	Ф18 H7	莫氏2#	M5	Ф6	58	12	24
TK21160A	Ф160	165	140	Ф130	Ф95	Ф30 H7	莫氏2#	M5	Ф9	70	15	30
TK21200A	Ф200	205	170	Ф175	Ф140	Ф30 H7	莫氏2#	M5	Ф9	75	20	30
TK21250A	Ф250	260	210	Ф200	Ф140	Ф30 H7	莫氏3#	M6	Ф11	95	20	31
TK21300A	Ф300	305	250	Ф240	Ф180	Ф30H7	莫氏3#	M6	Ф11	96	20	31
TK21100B	Ф100	105	84	Ф80	Ф55	Ф35 H7	Ф30	M5	Ф6	56	10	24
TK21125B	Ф125	130	110	Ф93	Ф62	Ф35 H7	Ф30	M5	Ф6	58	12	24
TK21160B	Ф160	165	140	Ф130	Ф95	Ф50 H7	Ф40	M5	Ф9	70	15	30
TK21200B	Ф200	205	170	Ф175	Ф140	Ф50 H7	Ф40	M5	Ф9	75	20	30
TK21250B	Ф250	260	210	Ф200	Ф140	Ф65 H7	Ф50	M6	Ф11	95	20	31
TK21300B	Ф300	305	250	Ф240	Ф180	Ф65 H7	Ф50	M6	Ф11	96	20	31
