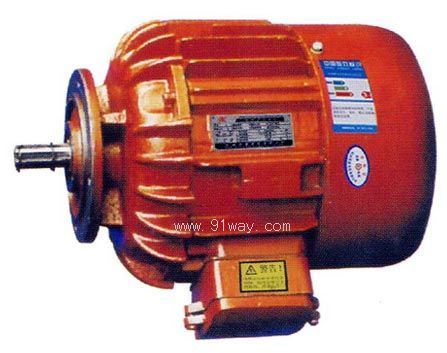

ZDD型錐形轉子制動雙速三相異步電動機產品詳細說明：

ZDD型錐形轉子制動雙速三相異步電動機具有快慢兩種速度,其特性可隨負載的要求不同而有級地變化功率和轉速，從而達到與負載的合理匹配，這對簡化變速系統和節約能源有很大意義。因此它除了與電動葫蘆配套外，還廣泛應用于需要兩種速度及需要迅速制動的起重運輸機械、機床、生產流水線等傳動機構。本系列電動機額定電壓為380V（50Hz）。基準工作制為S3，負載持續率25%，通電起動次數每小時120次。本公司變速錐形電機產品的極數比有2/8、2/12、4/8、4/12、4/16等數種，其功率等級較齊全，歡迎用戶聯系訂貨。

結構簡介:

ZDD型錐形轉子制動雙速三相異步電動機為臥式電動機，采用圓錐面制動器，輸出軸伸為矩形花鍵，機座不帶底腳，前端蓋有凸緣（法蘭式），安裝孔在前端蓋凸緣上。本系列電動機為封閉式結構，防護等級IP44，冷卻方式為自扇冷式IC0141，絕緣等級采用B級或F級。

主要技術參數：

型號\參數	功率KM	轉速rzmmin	額定電流A	最大轉矩zm 額定轉矩	起動電流 A	效率η	功率因素	制動力矩Nzxm	轉動慣量kgzxm2	絕緣等級	重量Kg
ZDD31-4/16	4.5/1.5	1400/290	12.1/12.1	3.0/1.8	90/20	0.85/0.45	0.85/0.45	83	0.39	B	103
ZDD41-4/16	7.5/2.0	1380/300	19.8/19.8	3.2/1.4	150/40	0.85/0.45	0.85/0.45	147	0.73	B	181

外形及安裝尺寸(單位：mm)

型號/尺寸

功率KM

D1

D2

D3

D4

D5

D6

L

L1

L2

L3

d

P

ZDD31-4/16

4.5/1.5

φ260

φ320h9

φ286

φ65h6

φ328

φ340

513

370

98

33

φ13

6D-28f9×23h15×6d11

ZDD41-4/16

7.5/2.0

φ300

φ380h9

φ340

φ90h6

φ400

φ425

611

456

118

37

φ17

10D-35f9×28h15×4d11

ZDD型錐形轉子制動雙速三相異步電動機
