YCY14-1B型壓力補償變量泵工作原理與結構
　

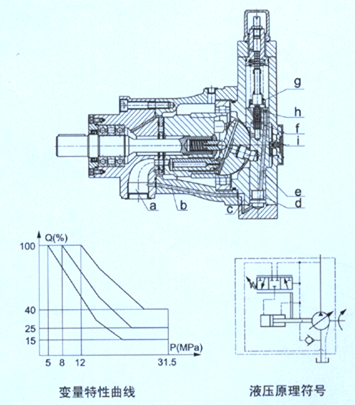

YCY14-1B型壓力補償變量泵是一種自控變量泵。從結構圖中可見，壓力油通過通道a、b、c、進入變量殼體下腔d，由此通過通導e分別進入通導f、h，當彈簧的作用力大于通道f進入伺服活塞下端弧形面積的液壓推力時，伺服活塞壓在下端，壓力油經h進入上腔g，推動活塞向下移動，變量頭偏角增大，泵的流量增加。反之，當泵的壓力克服彈簧力使伺服活塞向上運動時，堵塞通道h，使g腔通過通道i而卸壓。此時變量活塞在下腔d的液壓力作用下上移，變量頭偏角減小，泵的流量減少。

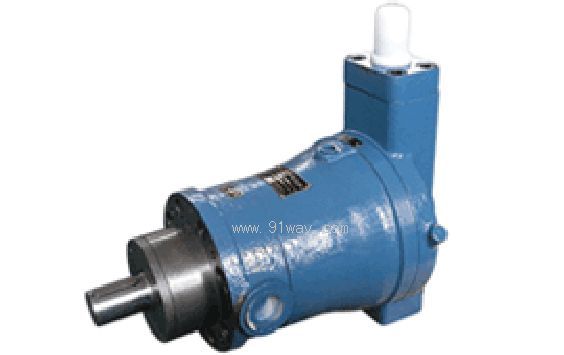

YCY14-1B型壓力補償變量泵
