L型離心通風機產品詳細說明：

L型離心通風機結構特點

L型離心通風機，主要由空氣過濾器、葉輪、機殼和電動機組成。整機造型美觀，結構緊湊，攜手前進維修方便。
1.葉輪葉片均為前向多翼式，葉輪材料經鍍鋅處理或采用優質鍍鋅鋼板；葉輪經嚴格靜、動平衡校正和強度試驗。
2.L-03型...L-064型葉輪采用沖壓滾制而成績，機殼均為鋁合金整體澆鑄。
3.L-08...L-11型葉輪采用鉚接結構；機殼采用優質鋼板焊接而成績。
4.過濾器采用無紡布過濾，更換方便，保證輸送清潔空氣。

主要性能參數

序 號	通風機型號 NO	流量 M3/h	全壓 Pa	靜壓 Pa	轉速 rpm	噪聲 (A)dB	電動機 功率kw 型號Model		整機 重量
1	L-03	160	250	200	2800	60	0.04	Ao2-5012	4.5kg
2	L-04	220	350	300	2800	62	0.06	Ao2-5022	6.5kg
3	L-05	360	550	450	2800	68	0.18	Ao2-6312	10kg
4	L-06	790	750	600	2800	73	0.37	Ao2-7112	15kg
5	L-064	1600	1250	950	2920	78	1.1	Y802-2	30kg
6	L-07	2500	1500		2920	80	2.2
7	L-08	3000	1700	1400	2920	85	3	Y100L-2	65kg
8	L-09	4000	1950	1600	2920	87	4	Y112M-2	80kg
9	L-11	5200	2150	1600	2920	91	5.5	Y132S1-2	105kg

外型和安裝尺寸



型號代號	a	b	c	d	e	f	g	h	M	N	O	P	Q	L	∮	n*∮2
L-3	-	58	88	105	60	70	-	90	181	196	95	76	112	327	∮165	4*∮7
L-4	-	80	112	130	70	90	-	110	210	225	115	89	120	357	∮200	4*∮7
L-5	-	80	112	130	70	90	-	110	251	271	131	115	182	490	∮230	4*∮7
L-6	-	140	172	190	80	100	-	120	285	325	142	130	222	578	∮260	4*∮7
L-64	-	180	200	230	132	110	-	150	353	394	173	160	322	693	∮320	4*∮9
L-8	200	225	265	289	110	175	215	243	428	496	195	195	630	1187	∮430	10*∮10
L-9	210	250	300	324	120	185	235	263	428	519	205	202	630	1237	∮430	10*∮10
L-11	310		330	360	100	160	215	245	447	539	250	202	630	1250	∮430	8*∮12

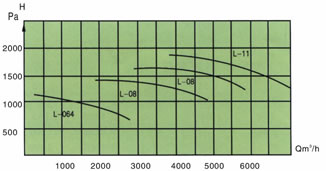

靜壓特性曲線
