一、概述：
SQY05T105轉速數字顯示儀，有4位LED數碼管顯示。該轉速數字顯示儀可與接近開關、霍爾、光電、磁電等各類轉速傳感器配套，用來測量頻率、轉速、流量和線速度；該轉速數字顯示儀具有4～20mA輸出，而且輸出滿量程和測量當量以及采樣時間等參數，都可以根據需要通過面板鍵修該。
該轉速數字顯示儀，最大的特點是結構小巧，安裝方式靈活，功能強悍；既可以作為頻率、轉速、流量和線速度顯示儀表，也可以用于頻率電流轉換，尤其是能對超低轉速(頻率、流量和線速度)測量；廣泛應用于機械、化工、冶金、能源、輕工、紡織、電子、汽車等行業。
請用戶在使用前詳細閱讀，以便有效合理使用該顯示儀。

二、主要技術性能：
1.供電電源：85V～250V,AC,50/60Hz
2.輸入頻率：矩形波:0.001Hz～9999Hz
正弦波:10Hz～9999Hz
3.信號幅值：矩形波:H>4V,L<3V（匹配NPN-OC和推挽輸出）
正弦波:0.3V～20V(交流有效值)
4.測量范圍：轉速3～9999r/min
頻率0.001Hz～9999Hz
5.顯示范圍：0.001～9999.
6.基本誤差：0.03%(數字量)
0.2%(模擬量)
7.使用環境：溫度0～50℃
相對濕度≤95％
8.開孔尺寸：45×45
9.外形尺寸：48×48×90
10.安裝方式：35mm道軌或45×45開孔盤裝
11.重量：小于500g

三、操作說明：
1.在正式使用前，將顯示儀接通電源，顯示“8888.”，5s內應顯示“0000”；
2.參數A出廠設為1.0,參數D出廠設為5000；
3.接線示意圖：

7、8：儀表工作電源輸入端；可以接受的工作電源是85V～220V,AC,50/60Hz；
4、3：饋電電源端：可以給NPN型OC類輸出的轉速傳感器提供12V～15V的直流電源；
1、3、4：與NPN型OC類輸出的傳感器三根出線連接；
2、3：與磁電類傳感器的兩個信號輸出端連接。
6、5：4～20mA電流輸出端。

4.參數設定：
a.“SET”鍵為參數查詢/設定換檔鍵。撳“SET”鍵，進入設定/查詢狀態，繼續撳“SET”鍵，依序顯示A、B、C、D、E、F；最高位的數字與字母交替顯示。
b.“◄”鍵為左移位鍵。撳“◄”依序?yàn)閭�(gè)、十、百、千位閃爍或顯示小數點。
c.“▲”為加1鍵。撳“▲”，閃爍位加1；當顯示小數點時，撳“▲”鍵,小數點左移；當顯示E檔，并有小數點出現時，撳“▲”鍵，確定修改參數并保存，同時退出設定狀態。
d.本儀表共有A、B、C、D、E、F六檔參數；A表示測量當量（出廠設定為“1.0”）；B為輸出零位調整值（出廠設定為“794”），出廠參數，用戶不必修改；C為輸出線性值（出廠設定為“3200”），出廠參數，用戶不必修改；D為滿量程（出廠設定為“5000”），D參數的小數點位置決定顯示測量結果的小數位置，D參數是用戶參數，用戶可根據需要修改；E參數小數點出現時，詢問用戶參數是否需要修改，如需要修改撳“▲”鍵，則完成參數修改，并退出設定/查詢狀態，如不需要修改，撳“RST”鍵，退出設定/查詢狀態。
E參數值表示測量的采樣時間，可以選定的范圍是0.1～25.0，表示采樣時間為0.1～25.0秒.。
F參數是采樣時間的延展倍數，可以選定的范圍是1～250，當最低位為雙數時，選擇Sac作為信號輸入，當最低位為單數時，選擇Sdc作為信號輸入。
當輸入信號的周期大于E×F時，儀表顯示“0000”。E、F的合理選擇，使轉速數字顯示儀在較高轉速（頻率、流量、速度）時能快速響應，也能測量超慢的轉速（頻率、流量、速度）。
e.“SET”、“◄”、“▲”三鍵配合可對每檔參數逐位設定，并可移動小數點，從而達到0.001～9999內任意數設定。
f.“RST”鍵作為復位鍵。
3.參數計算方式：
本儀表是將轉速、角速度、線速度等物理量，通過相應的傳感器轉化為脈沖頻率，再加以測量。最終是對頻率測量，再乘以一個適當?shù)南禂?shù)，使儀表直讀物理量。
轉速測量時當量A的計算公式：A=60/P
A表示轉速測量當量
P表示傳感器每轉發出的脈沖數
下面舉例說明當量A的導出方法:
假定被測物體旋轉一周，傳感器發出2個脈沖，則：
A=60/P=60/2=30
由此導出系數為30，在設定時可以設為30.0。
4.模擬量計算方式：
電流輸出（mA）=（測量值/滿量程）×16+4.0
5.舉例說明系數及參數等的設置。
設定系數A為2.345、參數D為xxx.xx。
撳“SET”鍵，當A出現時，撳“◄”移位鍵，個位閃爍時，撳“▲”鍵加位到5；再撳“◄”移位鍵，十位閃爍時，撳“▲”鍵加位到4；再撳“◄”移位鍵，百位閃爍時，撳“▲”鍵加位到3；再撳“◄”移位鍵，千位閃爍時，撳“▲”鍵加位到2。撳“◄”移位鍵，當小數點出現時，撳“▲”鍵，將小數點左移，使A為2.345。
撳“SET”鍵，當?shù)腄出現時，設定顯示值的小數點位和滿量程，設置方式同A。
撳“SET”鍵，當E出現時，撳“◄”移位鍵，直到出現小數點，再撳“▲”鍵，確定并保存所設參數，同時退出設定狀態。

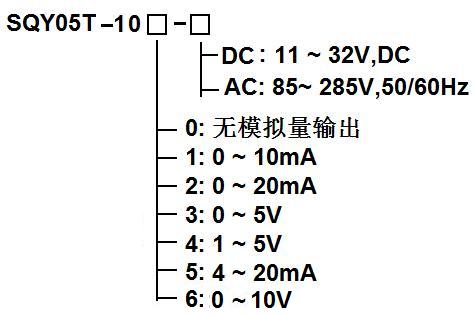

選型圖譜:
