ZDW系列建筑機械用錐形轉子制動電動機產品詳細說明：

適用范圍: z

ZDW系列建筑機械用錐形轉子制動電動機適用于各種建筑機械或要求起動轉　矩較大的驅動裝置，同時適用于起動頻繁、要求快速制動的場合，與丫系列電機安裝尺寸互換，zdw系列錐形轉子電動機電壓為380Ｖ　，Ｂ級或Ｆ級絕緣ＦＣ＝２５％

主要技術參數：


型號\參數	功率	轉速	額定電流	最大轉矩zM額定轉矩	起動轉矩zM額定轉矩	起動電流	效率	功率因素	制作力矩	轉動慣量	重量
zdw132L-4	4.5	1380	11	2.7	2.7	60	0.78	0.80	62.7	0.16	70
zdw160M-4	7.5	1400	17	3.2	3.2	101	0.84	0.80	98	0.39	112
zdw200L-6	15	925	35	2.5	2.5	200	0.82	0.81	225	1.12	210

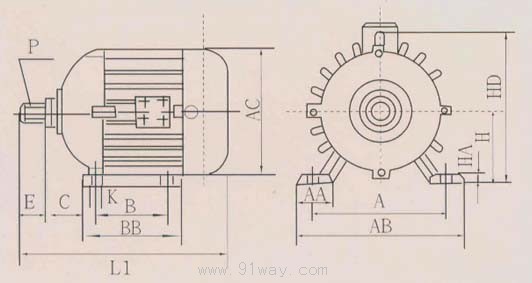

ZDW系列建筑機械用錐形轉子制動電動機外形及安裝尺寸(單位：MM)

型號	功率	A	B	C	E	H	AA	AB	BB	HA	HD	L1	K	D
zdw132L-4	4.5	216	140	89±1.5	60	132	64	280	178	18	460	346	12	6D－28ｆ9х23ｈ15х6ｄ11
zdw160M-4	7.5	254	178	108±1.5	80	160	60	315	209	20	370	543	15	10D－35ｆ9cх28ｈ15х4ｄ11
zdw200L-6	15	318	241	133±1.5	110	200	80	395	335	26	440	695	15	10D－52ｆ9х23ｈ15х6ｄ11
