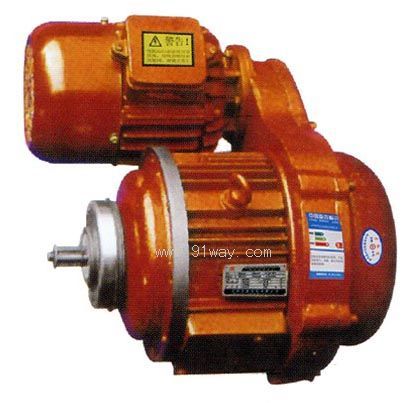

ZDS1系列子母式雙速錐形轉子電動機產品詳細說明：

ZDS1系列子母式雙速錐形轉子電動機具有快、慢兩種速度，除與電動葫蘆配套外，還適用于需要兩種速度的機床和起重運輸?shù)葯C(jī)械。
ZDS1系列子母式雙速錐形轉子電動機組由兩個錐形轉子制動電機ZDM1和ZD1，通過中間慢速驅動裝置聯接，來實現兩種速度的一種復合電動機。功率：0.5T～16T，防護等級IP44、IP54。

型號	功率 KW	轉速 r/min	額定電流 (A)	最大轉矩	起動轉矩	起動電流 A	制動力矩 N.m	配套葫蘆 T	速比
				額定轉矩	額定轉矩
ZDS 10.2/0.8	0.2/0.8	157/1380	0.72/2.4	2.0/2.5	2.0/2.5	4/13	8.34	0.5	8.8
ZDS10.4/1.5	0.4/1.5	157/1380	1.25/4.3	2.0/2.5	2.0/2.5	7/24	16.67	1	8.8
ZDS10.4/3.0	0.4/3.0	127/1380	1.25/7.6	2.0/2.5	2.0/2.5	7/42	34.32	2	10.8
ZDS10.4/4.5	0.4/4.5	127/1380	1.25/11	2.0/2.5	2.0/2.5	7/60	49.03	3	10.8
ZDS10.8/7.5	0.8/7.5	129/1400	2.4/18	2.5/3.0	2.5/3.0	13/100	83.30	5	10.9
ZDS11.5/13	1.5/13	144/1400	4.3/30	2.5/3.0	2.5/3.0	24/165	147.10	10	9.7
ZDS12.2/18.5	2.2/18.5	144/1400	6.0/42	2.5/3.0	2.5/3.0	33/229	252	16	9.7

尺寸 型號

功率 KW

D1

D2

D3

D4

D5

D6

L 工作時

L1

L0

L2

L3

H

d

P

ZDS1-0.2/0.8

0.2/0.8

φ178

φ220h9

φ196

φ110

φ215

φ217

322

228

211

70

24

387.5

φ9

6D-20f9×16h15×4d11

ZDS1-0.2/1.5

0.2/1.5

φ178

φ235h9

φ205

φ110

φ215

φ230

361

266

211

71

24

395

φ13

6D-20f9×16h15×4d11

ZDS1-0.4/3.0

0.4/3.0

φ223

φ290h9

φ260

φ120

φ273

φ288

429

290

231

109

30

471.5

φ13

6D-28f9×23h15×6d11

ZDS1-0.4/4.5

0.4/4.5

φ223

φ320h9

φ286

φ120

φ273

φ288

444

316

231

98

30

486.5

φ13

6D-28f9×23h15×6d11

ZDS1-0.8/7.5

0.8/7.5

φ260

φ380h9

φ340

φ160

φ328

φ340

531

376

281

120

35

611

φ17

10D-35f9×28h15×4d11

ZDS1-1.5/13

1.5/13

φ300

φ455h9

φ415

φ200

φ445

φ400

684.5

473

325

172

40

692

φ17

10D-40f9×32h15×5d11

ZDS1系列子母式雙速電機
