LFCZ-10型電流互感器產品詳細說明：

LFCZ-10型電流互感器為環氧樹脂澆注絕緣全封閉產品，適用于額定頻率50Hz或60Hz、額定電壓10kV及以下的戶內電力線路及設備中作電流、電能測量和繼電保護用。本型電流互感器體積小、重量輕、絕緣性能優越、精度高、動熱穩定倍數高。是舊型號LFC-10（半封閉）的替代產品，安裝尺寸與舊型號一致。產品符合IEC44-1:1996及GB1208-1997《電流互感器》標準。

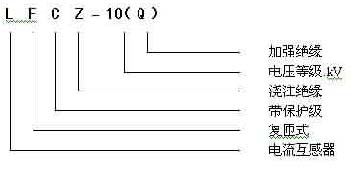

LFCZ-10型電流互感器型號含義


結構簡介
LFCZ-10型電流互感器為全封閉結構，一、二次繞組及鐵芯均澆注在環氧樹脂內，耐污染及潮濕。

LFCZ-10型電流互感器技術參數
1. 額定絕緣水平：12／42／75 kV。
2. 額定頻率：50Hz 、60Hz。
3. 額定二次電流：5A 、1A。
4. 局部放電水平符合GB1208-1997《電流互感器》標準5. 可以制造計量用0.2S級高精度電流互感器。
6. 額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表。

型 號	額定一次電流(A)	準確級組合	額定輸出(VA)				短時熱穩定電流(/S)	額定動穩定電流
			0.2s	0.2	0.5	10p10
LFCZ-10	5-100	0.2S/0.2S 0.2/10P10 0.5/10P10 10P10/10P10	10	10	15	15	90 I1n	225 I1n
	150
	200						75 I1n	185 I1n
	300
	400
LFCZ-10Q	5-20	0.2S/0.2S 0.2/10P10 0.5/10P10 10P10/10P10	10	10	15	15	90 I1n	225 I1n
	30,40						3.5	8.75
	50						7	17.5
	75,100						10.5	26
	150						14	35
	200						21	52
	300						31.5	78
	400						47	118
