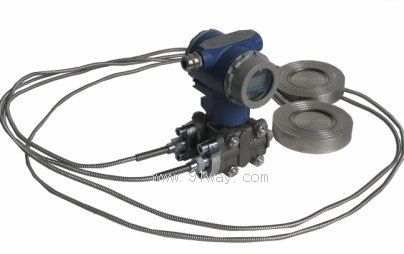

3151DP/GP遠傳差壓(壓力)變送器產品詳細說明：

3151系列智能、非智能電容式壓力/差壓變送器是本公司在吸取了國內外同類產品的優點，并結合實際應用的場合及特點而研制出的一代電容式系列變送器。按品種可分為微差壓變送器、壓力變送器、差壓變送器、高靜壓差壓變送器、、法蘭式液位變送器、遠傳壓力/差壓變送器。適用于石油、化工、冶金、造紙、紡織、醫藥、電力等領域的過程控制和測量。

結構原理
被測介質的兩種壓力進入高、低兩壓力室、作用在δ元件（即敏感元件）的兩側隔離膜片上，通過隔離膜片和δ元件內的填充液傳送到預張緊的測量膜片兩側。測量膜片與兩側絕緣體上的電極各組成一個電容器，在無壓力進入或兩側壓力相等時，測量膜片處于中間位置，兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量不等，通過檢測，放大轉換成4～20mA DC標準信號。壓力變送器和絕對壓力變送器的結構原理與差壓變送器相同，所不同的是低壓室壓力為大氣壓或真空。

3．3151DP/GP遠傳差壓(壓力)變送器主要技術參數
1)工作電壓：24V DC；
2)精度登記：0.075～0.2%FS；
3)輸出阻抗：＞100MΩ；
4)使用對象：液體、氣體和蒸汽；
5)精度等級：0.5級
6)測量范圍：見表1；
7)供電電壓：24V DC；
8)輸出信號：4～20mA DC；
9)電源引入口：M20X1.5；
10)環境溫度：-25～70℃（一般變送器），-15～70℃（帶現場指示器）；
11)電源影響：小于輸出范圍的±0.005%/V；
12)振動影響：在任何方向上振動頻率200Hz時，所引起的誤差為最大范圍的0.05%/g，量程代號2（微差壓微0.25%/g）；
13)負載影響：電源穩定時，幾乎無負載影響；
14)安裝位置影響：當工作膜片未垂直安裝時，可能產生不大于0.24kPa的零位系統誤差，此誤差可通過調整零位來消除，對量程無影響。
4．智能功能參數
1)兩線輸出疊加HART數字信號，由用戶選擇線性輸出或開方輸出；
2)量程和零點調整通過就地按鈕或通過HART通訊遠程調整；
3)自診斷故障報警；
4)帶有變故送器狀態寫保護，阻尼可設置，0～32S。
