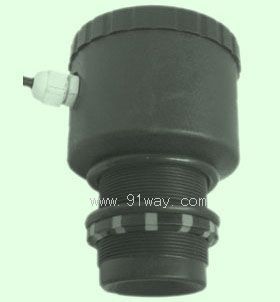

WMC-2000型超聲波物位儀是一臺博采眾長，吸取了國內外多種物位儀優點。實現了全數字化，人性化設計理念的通用型物位儀，具有完善的物位測控功能。數據傳輸功能和人機交流功能。主芯片采用進口工業級單片機，數字溫度補償和寬電壓輸入穩壓等…相關專用集成電路。具有抗干擾性強，可任意設置上下限節點及在線輸出調節，并帶有現場顯示，模擬量，開關量及RS485/232輸出，可方便與主機連接。本機是增強尼龍防水外殼，由于為非接觸式檢測方式，較其它儀器更衛生，更耐潮濕、粉塵、高溫、腐蝕氣體等惡劣環境，具有高可靠，無污染、性能穩定,價格低廉等特點，因此可廣泛應用于與物位，料位，液位測控相關的各個領域。

WMC-2000型超聲波物位儀特色
電壓適應范圍寬，能在12-36V的直流電壓內工作。
具有手動恢復出廠設置功能。
可進行差值設定，直接用于料位、液位測量。
設定比重參數后，能直接顯示出容器內重量。
2組限位控制輸出（可選AC1A／380V SSR或NPN集電級開路方式）設定，用于料位、液位控制（選購）。
具有4～20mA電流輸出，RS485串行數據輸出或0～5V電壓模擬量輸出（定貨時選購）。
在選擇電流或電壓輸出時，可任意調整其輸出范圍。
選擇PC串口輸出及轉換附件，可直接與PC機組網。
具有增值/差值測距模式選擇，既可測距也可測物位。
可在工作中自動關閉顯示，以節省整機耗電。
具有1-15級發射脈沖強度，可根據工況設定。
具有滿量程起點和終點任意設置功能。

技術參數
量　　程：1-15m（定貨時選購）　　　　　　　　　 盲　區：0.3-0.5m
輸　　出：4～20mA (其它方式可選)
工作頻率：20～200KHz（因型號規格而不同）
最大負載阻抗：>300Ω　　　　　　　　　　　　　　最小顯示分辨率：1mm
精度（標準實驗條件下）：±0.3％×最大量程（±1CM）
工作溫度：常溫　　　　　　　　　　　　　　　　　工作壓力：常壓
顯示：四位八段0.5英寸LED數碼管
鍵盤：三位輕觸鍵　　　　　　　　　　　　　　　　外　　殼：增強尼龍
進線電纜：線徑5～10mm×1.5m
安裝方式：外管螺紋M50×1.5㎜
外形尺寸：Φ83×122×Φ47㎜
工作電壓：DC12～36V　　　　　　　　　　　　　　功　　耗：<1.5W

菜單操作及參數設置
1．各鍵功能
A：菜單及翻頁鍵
B：開關顯示、移位、保存鍵
C：顯示選擇(溫度/量值)及參數設置鍵
斷電后，同時按住“B、C”鍵通電至顯示“DAEA”可恢復出廠設置。

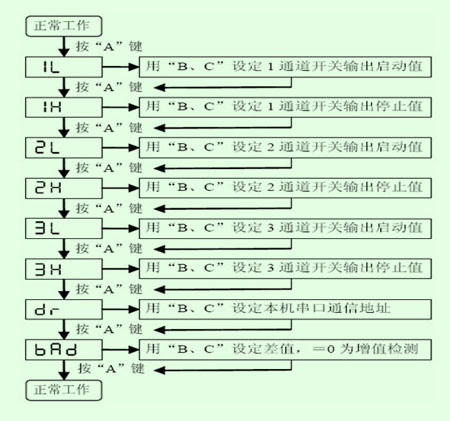

2.工作菜單操作

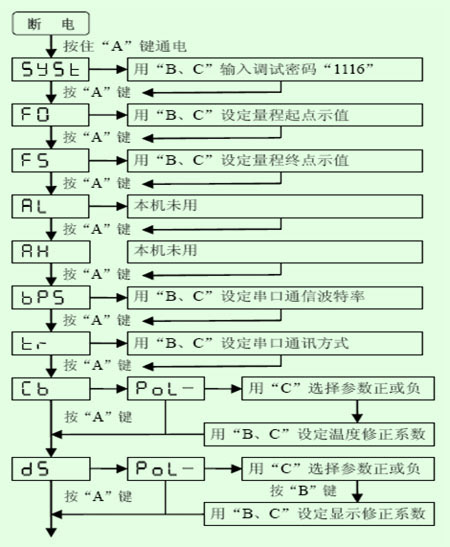

3．調試菜單的操作

注：
L＜H：示值小于L開關接通，大于H開關斷開；
L＝H：示值小于1L（1H）1通道接通其它斷開，示值大于1L（1H）小于2L（2H）2通道接通其它斷開，示值大于2L（2H）小于3L（3H）各通道都斷開，示值大于3L（3H）3通道接通其它斷開；
L＞H：示值小于L大于H開關接通，否則斷開；
4、菜單定義
1L：1通道控制輸出啟動　　1H：1通道控制輸出停止
2L：2通道控制輸出啟動　　2H：2通道控制輸出停止
3L：3通道控制輸出啟動　　3H：3通道控制輸出停止
（本機不支持3個通道輸出）
dr：本機地址號：多臺聯機時與上位機通訊用，有效值0～255。
bad：增值檢測模式時bad=0，差值檢測模式時bad值為容器底至物位儀探頭端面總高度。
F0：量程起點的示值；FS：量程終點的示值。（當小于“F0”或大于“FS”的10％時，顯示報警）
AL：電流或電壓輸出起點值的微調系數；AH：輸出終點值的微調系數。（有效值0～9999）
bPS：串口波特率600～19200bPS，默認值：9600bPS
TR：串口方式選擇：0-連續，1-訪問（ASCⅡ），2-訪問（IEEE-754）
CB：溫度修正值。 默認值：-3.5
DS：顯示值修正。
AR：重量積算系數=[（長×寬）或（底面積）]×比重
ST：濾波深度（1－15可選），值越大，顯示變化越慢，測量越穩定；反之越快。默認值：8
PUL：發射脈沖強度（1－15可選）。默認值：5
F：傳感器頻率（不可修改）
BL：最小盲區設定。默認值：0.200
POH：顯示線性修正(不可修改)

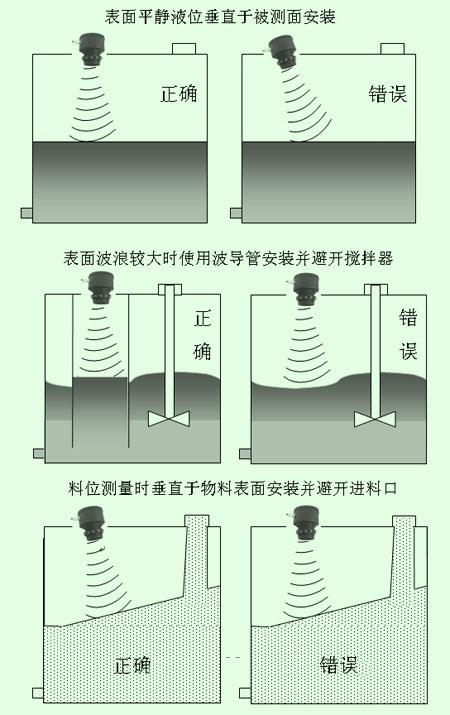

安裝方法及使用注意事項

1.本物位儀安裝簡單，只需在工作面上方適當位置鉆一個直徑50㎜圓孔，裝入本儀器前端并套好減震膠圈，擰緊尼龍大鑼環便可。為使本儀器長期高效穩定工作，建議最好用12～24V大于2W的直流穩壓電源供電。
2.安裝接線請參考物位儀內蓋標簽，調試完畢后一定要按“B”鍵關閉顯示，以減小功耗(再按B鍵可打開顯示)，再擰緊后蓋以防進水或灰塵。在野外工作時，請在物位儀上方搭遮陽棚，以避免日光的直射和雨淋。野外使用應采取防雷措施。
3.安裝時應反復調整超聲波傳感器的端面與目標被測平面或液面的垂直， 探頭離被測面距離要根據所測面變化的最大距離加物位儀盲區和探頭的量程來決定。
4.如果測量的是污水等漂有其它雜質的液體，則應在探頭下方放置鐵絲網圍井，將飄浮的雜質隔離在探頭正確測量的范圍之外。不然將不能得到準確穩定的顯示值。
5.如果測量的液面有較大波動，應盡量使探頭測量范圍遠避波動，或安裝減波導管等…方式減小液面波動。
6.發射脈沖強度設定要適當，否則將不能正常工作。

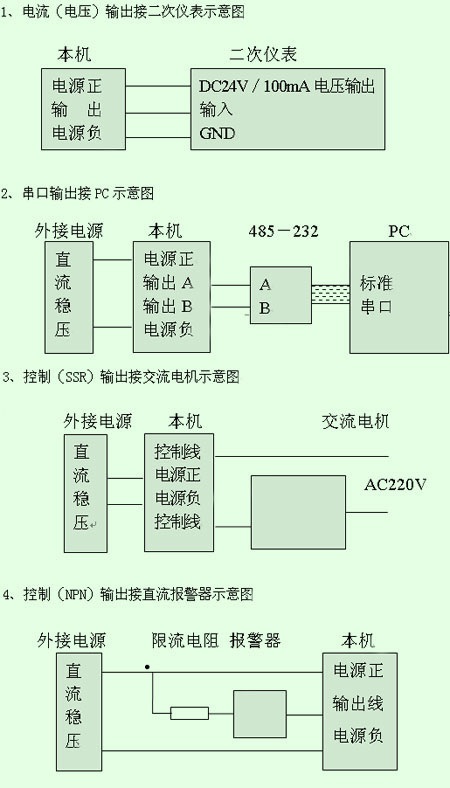

接線示意圖
1、電流（電壓）輸出接二次儀表示意圖

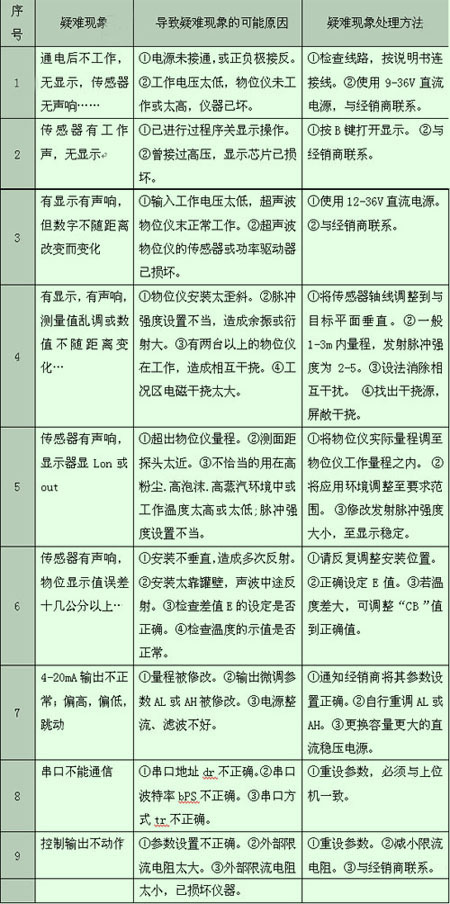

常見疑難現象及處理方法

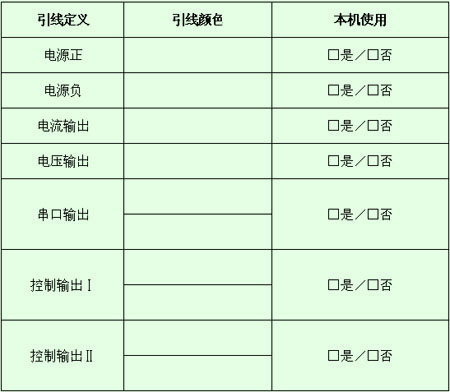

本機接線定義
