UTD-3010系列(智能型)電動浮筒液位變送器由一臺3010智能型液位變送器和一臺00系列浮筒液位傳感器組成，3010智能型液位變送器從費希爾公司原裝進口，技術先進，性能可靠，浮筒液位傳感器由我廠制造，工藝穩定，技術成熟，現場平均無故障時間長達8萬小時以上，它可以測量液位，界面或者液體比重，輸出電流信號。

技術指標
UTD－3010系列智能型液位變送器是24V直流供電的儀表，00系列浮筒液位傳感器由浮筒組件和扭力管組件構成，懸掛在液體中的浮筒感受浮力的變化，改變了扭力管上的扭矩，引起了扭力管角度的偏轉。3010液位變送器接受扭力管角度偏轉換成帶HART通訊功能的4～20mA電流輸出，儀表的液晶顯示器（LCD）可顯示模擬量輸出；過程量（液位、界面高低或密度）；過程溫度（若安裝了RTD）；扭力管旋轉角度及百分數。

主要技術指標
UTD-3010系列(智能型)電動浮筒液位變送器由一臺電動變送器（即表頭部分）和一臺液位傳感器（即浮筒扭管部分）兩部分組成。表頭部分由Fisher3010充當浮筒部分有如下結構型式。
01   外浮筒頂?shù)追ㄌm安裝
11   外浮筒側側法蘭安裝
21   外浮筒頂側法蘭安裝
31   外浮筒底側法蘭安裝　
51   內浮筒頂置法蘭安裝
61   內浮筒側置法蘭安裝
05　  高溫外浮筒頂?shù)追ㄌm安裝
15   高溫外浮筒側側法蘭安裝
25   高溫外浮筒頂側法蘭安裝
35   高溫外浮筒底側法蘭安裝
輸出信號：4～20mADC（含正、反作用輸出功能）
表頭部分線性度（比重＝1）：±0.25%FS
滯后：±0.2%FS
整機性能（比重＝1，標準扭管）：
精確度：±0.75%FS
滯后：0.4%FS
標準浮筒體積重量：普通型：508㎝3　　0.95㎏
　　　　　　　　　高溫型：638㎝3　1.00㎏
測量范圍：500，800，1200，1600，2000mm
介質比重：0.4～1.0 g/㎝3（此范圍外可作特殊訂貨處理）
界面測量最小比重差：0.1（標準浮筒）（g/㎝3）
工作壓力：外浮筒型：6.3，16Mpa
         內浮筒頂置型：6.3Mpa
　　　　　內浮筒側置型：4Mpa
隔爆型儀表：防爆等級ExiaⅡCT6
本質安全型儀表：防爆等級ExiaⅡCT6
粉塵防爆型儀表：防爆等級DIP　DT　T13
介質溫度：普通型150℃，高溫型350℃
環境溫度：－40～＋70℃
環境濕度：10～95%
本安型儀表可配用MTL787S、Z787、LB987S、KN9710等齊納安全柵

表式

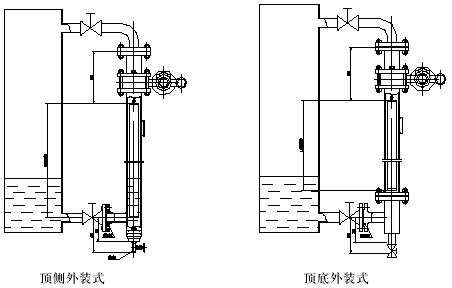

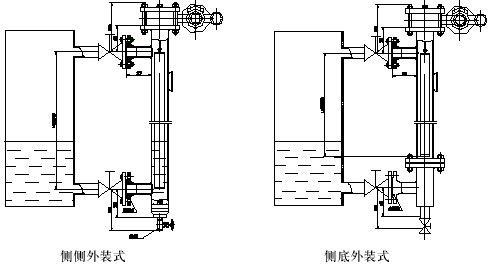

安裝形式:
