GW-ST02振動幅度監控儀產品詳細說明：

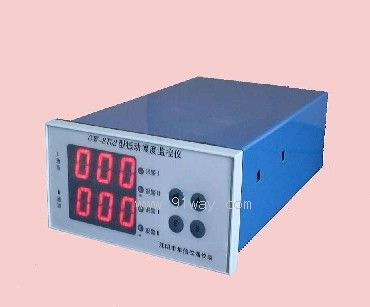

GW-ST02型振動幅度監控儀
GW-ST02型振動幅度監控儀是精密智能測控儀表,配套磁電式傳感器，可對廣泛應用于電力、石化、造紙的大型旋轉機械（如汽輪機、風機、壓縮機，泵等）的殼體振動幅度（位移）進行連續測量和監控保護。

故障檢測
監測旋轉機械的絕對振動,如機殼振動,軸瓦振動，機架振動等，監測由于轉子的不平衡、不對中、機件松動、滾動軸承損壞、齒輪損壞等引起的振動增大。

主要功能
顯示功能：2路振動測量值、Ⅰ值報警、 Ⅱ值報警設定值，可分別在LED數碼管上顯示。
報警功能：當振動幅度超過報警設定值時，報警指示燈亮，同時在后面板輸出開關信號，保護被監控設備，報警值通過前面板按鍵設置。
輸出接口：設有4～20mA電流輸出、RS485（RS232），可與計算機、DCS、PLC等設備連接。

主要參數
傳感器輸入：磁電式速度傳感器
測量范圍：0～500um/s（量程范圍內任選）
測量精度：±0.5級　 線性誤差≤±1%FS（滿量程）
顯示方式：3位數碼管顯示
頻 響：14～200Hz
電流輸出：4～20mA（可根據用戶要求調節為0～10mA）
工作環境: 溫度：-30℃～60℃ 相對濕度：≤85%
工作電源：交流 220VAC±30% 50Hz 功耗≤20W
安裝方式: 盤式
整機尺寸：160（寬）×80（高）×215（深）mm
開孔尺寸：151（寬）×75（高）mm

選型指南
GW-ST02型振動幅度監控儀必須配置JS-O5型磁電式速度傳感器。
選型代號：GW-ST02—A□□—B□□—C□□

量程選擇：A□□	電流輸出：B□□	傳感器選擇C□□
0 1: 0～200um/S	0 1: 4～20mA	0 1: JS-05型磁電式速度傳感器
0 2: 0～300um/S	0 2: 0～10mA
0 3: 0～500um/S
