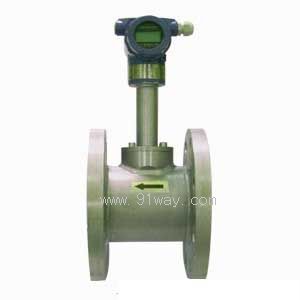

KQ-TGF數顯靶式流量計產品詳細說明：

一、概述:

1、產品種類及適用領域：
KQ-TGF型系列數顯靶式流量計是在傳統靶式流量計測量原理的基礎上，充分利用其最優秀的特點，結合新型傳感器技術和現代數字技術上研制、開發而成的全新型力感應靶式流量計，它既具有傳統靶式、孔板、渦街等流量計無可動部件的特點，同時又具有與容積式流量計相媲美的測量準確度，加之其特有的抗干擾，抗雜質性能，輕便又可靠的特點，廣泛使用于石油、化工、能源、食品、環保、水利等各個領域。從其使用后的效果上看，KQ-TGF型流量計具有極為廣闊的適用性，即：
·適用于各種管徑，從Φ15～Φ2000mm 至更大。
·適用于高低溫介質：從-196℃～+450℃。
·適用于高壓力工況：從0～42Mpa（表壓）。

2、KQ-TGF數顯靶式流量計特點：
·能準確測量各種常溫、高溫、低溫工況下的液體、氣體、蒸汽，粘稠介質及各種流體介質的流量。
·靈敏度極高，能測量超小流量，其可測量低流速為0.08m/s。
·無可動部件，使用安全可靠。
·計量準確，精度高，總量測量可達0.2%。
·測量范圍寬，最大測量范圍可達1∶30。
·重復性好，一般為0.1～0.08%，測量快速。
·壓力損失小，僅為標準孔板的1/2△P 左右。
·可采用干式標定方法，即法碼掛重法。
·可根據實際需要更換靶板來改變測量流量范圍。
·能在線直讀示值，又能運傳發信。
·安裝簡單方便，極易維護。

二、技術參數及指標
被測介質： 液體；氣體；蒸汽
公稱口徑管道式：15~300mm 夾裝式：15~600mm 插入式：100~2000mm
公稱壓力：0.6~42MPa
介質溫度： -20℃~70℃（常溫型）； -196℃~+450℃（高低溫型）
精確度： ±0.2% ，±0.5%， ±1.0%， ±1.5%， ±2.5%
范圍度： 1：3 ， 1：5 ， 1：10 ， 1：10（氣體） ，1：10（蒸汽）
補償型式：溫度補償；壓力補償
重復性： 0.1%~0.08%
供電電源：機內置3.6V鋰電池；外供電源24VDC；220VAC（僅用于分體數碼管顯示）
輸出形式：現場顯示讀值；4~20mA（兩線制）；脈沖；0~10V；RS232/RS485（可選）
測量管材料：碳鋼；304；316L；亦可根據用戶要求提供
防爆標志：本安型（ExiallCT4）隔爆型（ExiallBT4）
防護等級： IP65；IP67
注：流量計法蘭規格執行GB/T9115.1~9115.4-2000 系列標準，管道式可根據用戶需要生產DN6、DN8、DN10等小口徑流量計。

三、產品分類形式
1、類別：
·液體流量計：常溫及高溫
·氣體流量計：普通常溫及高溫
·蒸汽流量計：飽和蒸汽及過熱蒸汽
２、形式及相應規格
·管道式：管道螺紋式，相應規格DN15～DN80（mm）
·管道法蘭式：相應規格DN15～DN300（mm）
·夾裝式：相應規格 DN15～DN600（mm）
·插入式：相應規格 DN100～DN2000（mm）
插入式分固定式、可伸縮在線可拆裝式
四、產品選型表
型號說明
KQ-TGF靶式流量計
安裝
方式2法蘭卡裝式
3法蘭連接式
4管道對焊式
5螺紋連接式
6固定插入式
7球閥插入式
測量介質Y液體
Q氣體
Z蒸汽
代號公稱口徑
公稱通徑-X為管道公稱通徑，單位為mm
輸出信號-2脈沖頻率信號
-3電池供電現場顯示
-4兩線制4 ~ 20mA信號
-5兩線制4 ~ 20mA信號帶HART通
-6RS485通訊輸出
-7MODBUS通訊協議
介質溫度2-80℃～0℃
30℃～80℃
480℃～250℃
5250℃～450℃
介質壓力21.6 Mpa
32.5 Mpa
44.0 Mpa
56.4 Mpa
6更高壓力規格（最高可達42 Mpa）
補償類型-P一體化壓力補償型
-T一體化溫度補償型
-PT一體化溫度、壓力補償型
其他類型F分體式
N耐腐蝕型
J夾套保溫型
G隔爆型
B本安防爆型
