| 產品名稱: | JSZW-10系列戶外電壓互感器 | |||||

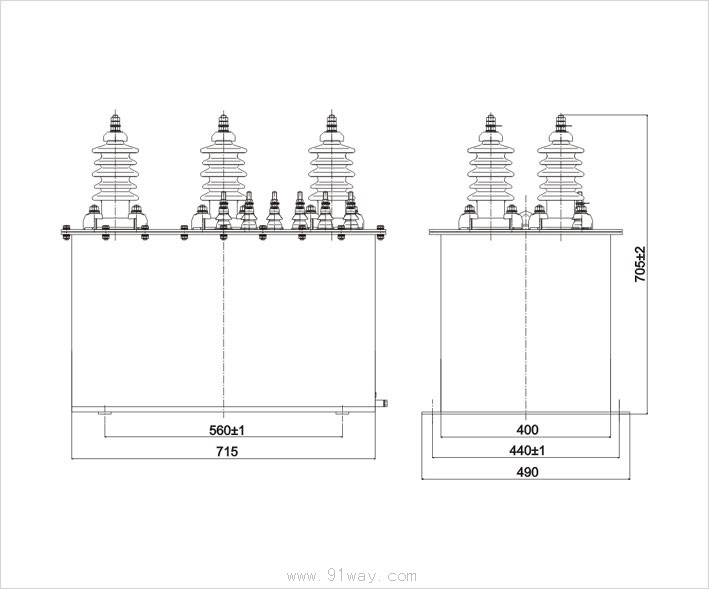

| 型號規格: | ![]() |
|||||
| 產品類別: | 常規產品 -- 高壓電器 -- 10KV電壓互感器 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 國產 | |||||
| 產品產地: | 上海 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||
JSZW-10系列戶外電壓互感器技術參數:
互感器的零序電壓線圈性能如下:
在一次線圈施加三相平衡的額定電壓,零序電壓線圈開口三角接有200VA(cosφ=0.8)負荷的情況下,當一次線圈任何一相線端
和中點短接,則開口三角形為:
(1)二次線圈接在0.5級額定負荷時為100±10V;
(2)二次線圈接在110%倍額定電壓下長期運行。

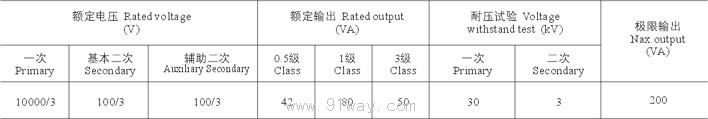

| 額定電壓比(V) | 準確級及額定輸出 | 極限輸出(VA) | 額定絕緣水平KV | ||||
| 0.2 | 0.5 | 1 | 3 | 6P | |||
| 6000/√3/100/√3/100/√3 6000/√3/100/√3/100/√3/100/√3 |
75 | 120 | 200 | 500 | 120 | 1000 | 7.2/32/60 |
| 10000/√3/100/√3/100/√3 10000/√3/100/√3/100/√3/100/√3 |
12/42/75 | ||||||

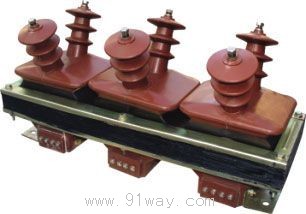

JSZW-10系列戶外電壓互感器
