LMZS-0.66型全封閉式變壓器計量裝置,是專供戶內、戶外安裝的10kV電力變壓器的低壓端計量使用的新型全封閉式計量裝置。
裝置內部互感器使用超微晶合金鐵心，單匝穿心母線式結構，采用SMC壓力成型外殼，環氧樹脂全澆注式絕緣，將三相電流互感器一次澆注成型，具有體積小，準確等級高，整體密閉性強等特點。
本裝置直接安裝在變壓器低壓出線端上，采用鋼化玻璃與澆注體整體密閉安裝，即將出線端完全封閉，又能從外部直接觀察二次接線。具有良好的防竊電性能。

LMZS-0.66型全封閉式變壓器計量裝置技術參數

引用標準
GB1208-2006《電流互感器》
IEC69944-1：2003《互感器 第1部分：電流互感器》
JB/T5356-2002《電流互感器試驗導則》
電氣性能
額定電壓:0.5 kV
設備最高電壓:0.66 kV
工頻耐受電壓:3 kV,60 s
額定頻率:50 Hz
技術數據
額定一次電流:100～600 A
額定二次電流:5或1 A
互感器精度等級:0.5S或0.2S 級
額定二次輸出:10VA或10～3.75VA
環境條件
使用環境: 戶內或戶外
環境溫度: -25～50 ℃
額定海拔高度:≤1000 m

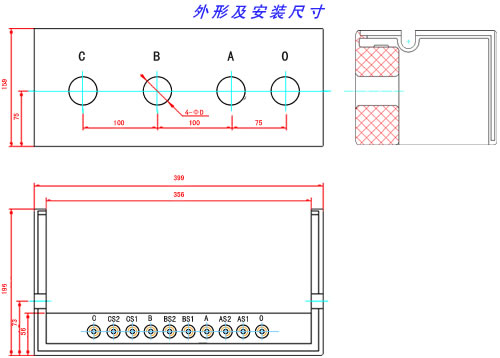

LMZS-0.66型全封閉式變壓器計量裝置
