FS-2型測力/稱重傳感器產品詳細說明：

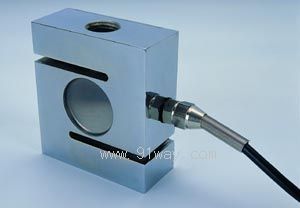

FS-2型測力/稱重傳感器

彈性體為雙連孔或剪切S梁結構，結構緊湊，用于拉伸力和壓縮力測量，抗側向力強。
精度高，拉、壓輸出對稱性好，性能穩定可靠，量程范圍廣，安裝使用方便。
拉壓式承載，適用于各種拉壓力測試、電子秤及工業自動化測量控制系統。

主 要 技 術 指 標
測量范圍	0- 1.5 ～ 10	t
輸出靈敏度	1.5～2.0	mV/V
直線度L	±0.02; ±0.05	%F.S
滯  后H	±0.02; ±0.05	%F.S
重復性R	±0.02; ±0.05	%F.S
工作溫度	-10～+60	℃
溫度補償范圍	室溫～+60	℃
零點溫度影響	±0.05	%F.S/10 ℃
輸出溫度影響	±0.05	%F.S/10 ℃
激勵電壓	12	VDC
絕緣電阻	2000	MΩ/100VDC
輸入電阻：鋼質	380±5	Ω
鋁質	400±5	Ω
輸出電阻	350±2/350±5	Ω
零點輸出	0～±1	%F.S
安全過負荷率	120	%F.S

電 氣 連 接 方 式
連接方式	插頭座號	導線顏色
輸入（電源）正端	1	紅
輸出信號正端	2	黃
輸出信號負端	3	白
輸入（電源）負端	4	藍
屏蔽	/	黑
若插頭座號、導線顏色發生顏色變化時，請以傳感器檢定合格證書為準。

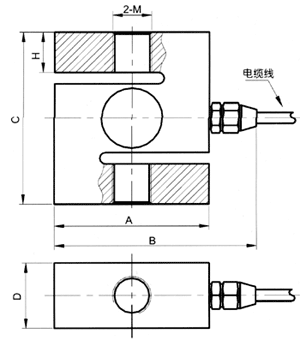

量程	A	B	C	D	H	2-M
1.5 ～ 3	80	105	90	34	21	M20X2-6H
5	104	130	120	44	32	M30X2-6H
10	120	145	150	50	42	M36X2-6H

FS-2型測力/稱重傳感器
