FS-4型測力/稱重傳感器產品詳細說明：

FS-4型測力/稱重傳感器

彈性體為雙連孔或剪切S梁結構，結構緊湊，用于拉伸力和壓縮力測量，抗側向力強。
精度高，拉、壓輸出對稱性好，性能穩定可靠，量程范圍廣，安裝使用方便。
拉壓式承載，適用于各種拉壓力測試、電子秤及工業自動化測量控制系統。

主 要 技 術 指 標
測量范圍	0- 25 ～ 1000	kg
輸出靈敏度	1.5～2.0	mV/V
直線度L	±0.02; ±0.05	%F.S
滯  后H	±0.02; ±0.05	%F.S
重復性R	±0.02; ±0.05	%F.S
工作溫度	-10～+60	℃
溫度補償范圍	室溫～+60	℃
零點溫度影響	±0.05	%F.S/10 ℃
輸出溫度影響	±0.05	%F.S/10 ℃
激勵電壓	12	VDC
絕緣電阻	2000	MΩ/100VDC
輸入電阻：鋼質	380±5	Ω
鋁質	400±5	Ω
輸出電阻	350±2/350±5	Ω
零點輸出	0～±1	%F.S
安全過負荷率	120	%F.S

電 氣 連 接 方 式
連接方式	插頭座號	導線顏色
輸入（電源）正端	1	紅
輸出信號正端	2	黃
輸出信號負端	3	白
輸入（電源）負端	4	藍
屏蔽	/	黑
若插頭座號、導線顏色發生顏色變化時，請以傳感器檢定合格證書為準。

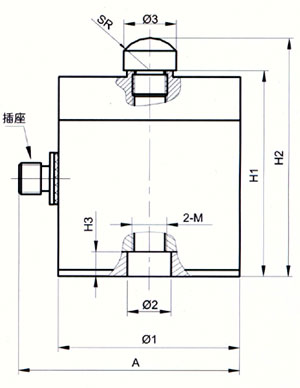

量程(kg)	A	H1	H2	H3	ø1	ø2	ø3	SR	2-M
20～80	85	70	80	10	67	12	16	10	M10-6H深12
100 ～1000	103	95	110	16	83	18	24	15	M16x1.5-6H深16

名稱	M	ø	A	B	C	D1	D2	D3
M10拉環	M10	ø10H7	48	61	27	11	14	26
M16x1.5拉環	M16x1.5	ø12H7	66	81	44	12	16	30
M20x2拉環	M20x2	ø12H7	70	91	44	12	16	40
