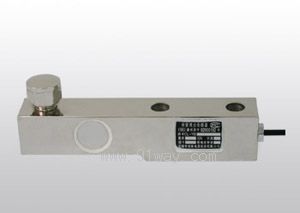

CL-YB-31型懸臂梁式傳感器產品詳細說明：

CL-YB-31型懸臂梁式傳感器為沉孔加載，CL-YB-31-2型（Ⅱ型）為螺孔加載，CL-YB-31-3型（Ⅲ型）為通孔加載。它們具有優越的自然線性，外型低，廣泛用于各種軌道衡、汽車衡，皮帶秤、料斗秤、罐秤等電子秤中，以及工業系統中的分析和測量，也可作為自動控制元件。

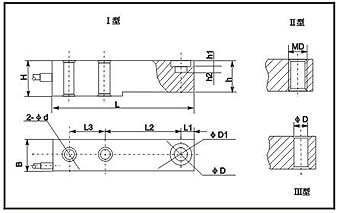

CL-YB-31型懸臂梁式傳感器尺寸圖表：

量程/尺寸	L	L1	L2	l3	B	H	h	h1	h2	D	D1	d	加載方式
50Kg	140	8	74	40	32	38	33	0	0	8	0	10.5	Ⅲ
0.1t	140	8	74	40	32	38	34	0	0	8	0	10.5	Ⅲ
0.2t	140	8	74	40	32	40	36	0	0	8	0	10.5	Ⅲ
0.3t	152	9	75	50	40	42	37	0	0	10	0	14.5	Ⅲ
0.5t	203	22	98	64	37	43	37	8	22	32	16	13	Ⅰ
0.5t	152	9	75	50	40	42	39	0	0	10	0	14.5	Ⅲ
0.7t	152	9	75	50	40	42	40	0	0	10	0	14.5	Ⅲ
1t	203	22	98	64	37	43	37	8	22	32	16	13	Ⅰ
1t	190	22	90	58	40	46	40	0	0	M18×1.5	0	16.5	Ⅱ
2t	190	22	90	58	40	46	40	0	0	M18×1.5	0	16.5	Ⅱ
2t	203	22	98	64	37	43	37	8	22	32	16	13	Ⅰ
3t	203	22	98	64	37	43	37	8	22	32	16	13	Ⅰ
3t	190	22	90	58	40	46	40	0	0	M18×1.5	0	16.5	Ⅱ
5t	235	22	124	66	48	52	48	12	18	38	22	20	Ⅰ
10t	279	32	140	82	60	67	60	8	12	48	32	28	Ⅰ
15t	318	38	159	89	70	82.5	70	10	14	54	38	34	Ⅰ
20t	318	38	159	89	70	82.5	70	10	14	54	38	34	Ⅰ
