您的位置：您的位置：首頁 → 機械傳動 → 制動器|離合器 → 液壓推動器 → DT,DTZ型系列電動推桿

產品名稱：

DT,DTZ型系列電動推桿

型號規格：

放大圖片

產品類別：

常規產品 -- 機械傳動 -- 液壓推動器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13371811002

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

DT,DTZ型系列電動推桿產品詳細說明：

DT、DTZ型系列電動推桿機是一種往復運動的電力驅動裝置，用于各種復雜或簡單的工藝流程中，作為電動執行機構以實現遠方集中控制或自動控制。

電動推桿是一種通用部件，自產生以來，以被廣泛應用于電力，機械、冶金、交通、煤炭、化工、糧飼加工機械等部門，深受廣大用戶歡迎。

電動推桿按額定推力目前分為25、100、300、500、700、1000、1600、3200、5000、10000、20000、30000公斤等12個等級，按行程為100、200、300、400、500、600、700、800、900、1000、1100、1200、1300毫米，每種行程又有42或84，50或100，26.6或53.2兩種速度。（詳見技術性能參數表）

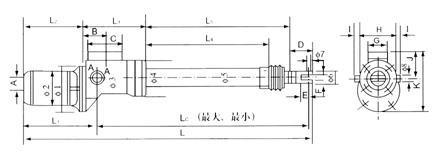

外形安裝尺寸

D-代表電動
T-代表推開
300-額定推力（公斤）
50-最大行程（厘米）
I型-速度代號毫米/秒

工作原理
　　電動機通過一對齒輪減速后帶動一對絲杠螺母把電機的旋轉運動變為直線運動，利用電動機正反轉完成推拉動作。推力和拉力相等。如通過各種杠桿、搖桿或連桿等機構可完成轉動、搖動等復雜動作。通過改變杠桿力臂長度可以增長行程。

DT型主要技術性能參數

序號	型號	推力 (公斤)	行程 (毫米)	速度 (毫米/秒)	電動機				Lc(mm)		外形尺寸(毫米) (長×寬×高)	總重 (公斤)
序號	型號	推力 (公斤)	行程 (毫米)	速度 (毫米/秒)	型號	功率(瓦)	轉速(轉/分)	電流(安)	LcMin	LcMax	外形尺寸(毫米) (長×寬×高)	總重 (公斤)
1	2520Ⅰ	25	200	42	AO25024	40	1400	0.23	369	569	580×125×118	7.5
2	2520Ⅱ	25	200	84	AO25022	60	2800	0.23	369	569	580×125×118	7.5
3	10040Ⅰ	100	400	42	AO25624	120	1400	0.47	640	1040	858×152×206	23
4	10040Ⅱ	100	400	84	AO25622	180	2800	0.52	640	1040	858×152×206	23
5	30050Ⅰ	300	500	42	AO25622	370	1400	1.12	745	1245	998×170×226	35
6	30050Ⅱ	300	500	84	AO26334	550	2800	1.38	745	1245	998×170×226	35
7	50050Ⅰ	500	500	50	AO26332	750	1400	2.02	778	1278	1098×190×266.5	52
8	50050Ⅱ	500	500	100	AO27134	1100	2800	2.60	778	1278	1098×190×266.5	52
9	70060Ⅰ	700	600	50	AO27132	750	1400	2.02	803	1343	1193×200×276	63
10	70060Ⅱ	700	600	100	AO27134	1100	2800	2.60	803	1343	1193×200×279	63
11	100060Ⅰ	1000	600	50	AO27132	1100	1410	2.70	883	1483	1260×204×271	75
12	100060Ⅱ	1000	600	100	Y90S-4	1500	2860	3.40	883	1483	1260×204×271	75
13	160080Ⅰ	1600	800	50	Y90S-2	2200	1430	5.00	1063	1863	1535×302×330	90
14	160080Ⅱ	1600	800	100	Y100L1-4	3000	2860	6.40	1063	1863	1535×302×330	85
15	3200Z-80Ⅰ	3200	800	26.6	Y100L-2	3000	1420	6.80	1225	2025	1265×300×520	230
16	3200Z-80Ⅱ	3200	800	53.2	Y100L-4	4000	2890	8.20	1225	2025	1265×300×520	250
17	5000Z-80	5000	800	26.6	Y112M-2	4000	1440	8.80	1225	2025	1265×300×520	250

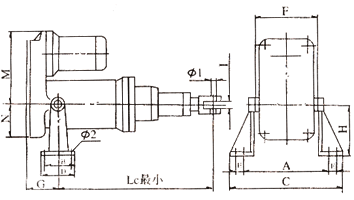

DTZ型主要技術性能參數

型號	A	B	C	D	E	F	G	H	M	N	I	φ1	φ2	Lc最小
DTZ-50	140	50	170	80		90	62	80	135	80	10	6	8.5	104+S
DTZ-100	186	75	226	133		112	72	130	190	90	10	0	14	240+S
DTZ-300	209	75	249	133		135	76	152	220	105	20	12	14	232+S
DTZ-630	214	75	254	163		140	96	170	245	110	20	14	14	244+S
DTZ-1000	228	93	268	163		154	125	190	285	140	20	16	14	259+S
DTZ-1600	346	120	520	160	70	240	122	220	347	151	30	25		286+S
DTZ-3200						300	155		377	160	40	40		340+S
DTZ-5000						310	170		420	170	40	40		340+S
DTZ-10000						325	157		467	190	40	40		435+S
DTZ-15000						330	265		490	165	50	55		485+S
DTZ-30000						430	265		640	235	60	60		680+S

DT,DTZ型系列電動推桿機

DT,DTZ型系列電動推桿（示意圖）
