您的位置：您的位置：首頁 → 低壓電器 → 起動器 → 磁力起動器 → QCX5系列磁力起動器

產品名稱：

QCX5系列磁力起動器

型號規格：

放大圖片

產品類別：

常規產品 -- 低壓電器 -- 磁力起動器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

產品詳細資料下載（PDF格式文檔）

QCX5系列磁力起動器產品詳細說明：

用途：
QCX5(MS-K)系列電磁起動器適用于交流50Hz或60Hz，額定絕緣電壓為660V，在AC-3使用類別下，額定工作電壓為380V，額定工作電流至40A的三相鼠籠式電動機的起動，停止及正反轉之用，并對電動機的平衡過載和斷相進行保護。產品符合IEC60947- 4-1、 GB14048.4標準。

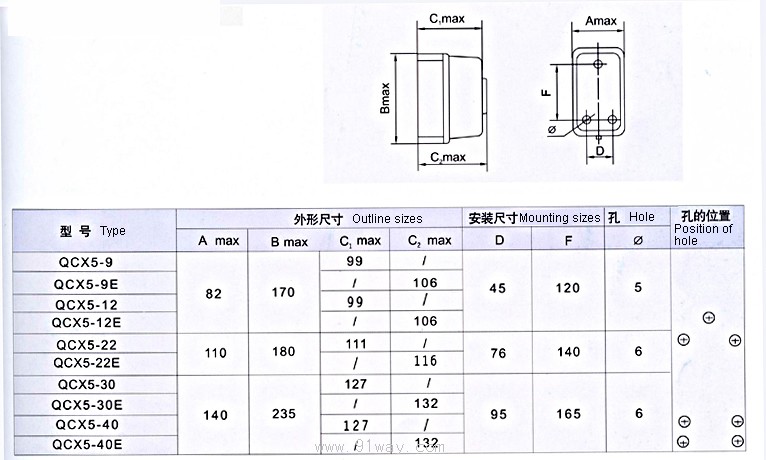

外形及安裝尺寸：

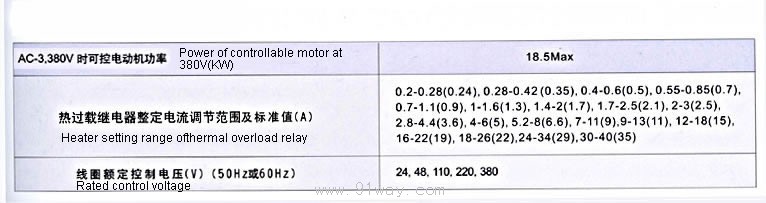

QCX5系列磁力起動器主要技術數據：

型號Type		QCX5-9PM（MS-K10PM）	QCX5-12PM（MS-K11PM）	QCX5-16PM（MS-K18PM）	QCX5-22/20PM（MS-K20PM）	QCX5-22/21PM（MS-K21PM）	QCX5-30PM（MS-K25PM）	QCX5-40PM（MS-K35PM）
額定工作電流（A）AC-3	220V	11	13	18	22	22	30	40
額定工作電流（A）AC-3	380V	9	121	16	22	22	30	40
額定工作功率（KV）AC-3	220V	2.5	3.5	4.5	5.5	5.5	7.5	11
	380V	4	5.5	7.5	11	11	15	18.5
	550V	4	5.5	7.5	11	11	15	18.5
	660V	4	5.5	7.5	7.5	7.5	11	15
熱繼電器調整范圍		0.24A、0.35A、0.7A、0.9A、1.3A、1.7A、2.1A、2.5A、3.6A、5A、6.6A、9A（11A）（15A）			0.24A、0.35A、0.7A、0.9A、1.3A、1.7A、2.1A、2.5A、3.6A、5A、6.6A、9A、11A、15A			19A
								22A
								29A	35A

三、QCX5系列磁力起動器動作特性：

三相負載平衡時的動作時間

序號	整定電流倍數	動作時間	開始條件	周圍空氣溫度
1	1.05	＞2h	冷態開始	+20℃
2	1.20	＜2H	熱態開始	+20℃
3	1.50	＜2min	熱態開始	+20℃
4	7.2	＞2S≤10S	冷態開始	+20℃

三相負載不平衡時的動作特性

序號	整定電流倍數		動作時間	開始條件	周圍空氣溫度
序號	任意三相	第三相	動作時間	開始條件	周圍空氣溫度
1	1.0	0.9	＞2h	冷態開始	+20℃
2	1.15	0	＜2h	熱態開始	+20℃

QCX5系列磁力起動器（示意圖）
