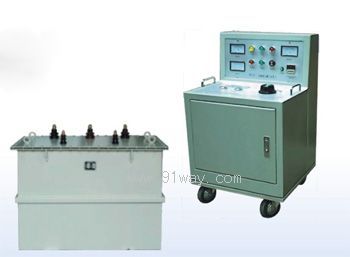

SFQ系列三倍頻感應電壓發生器產品詳細說明：

主要用途：

SFQ系列三倍頻感應電壓發生器根據國家標準《GB311.1－97》，為滿足電力系統對高壓互感器，變壓器倍頻感應耐壓試驗設備的要求而設計的，廣泛用于電力系統35－220kV電壓等級串級式電壓互感器的交流感應耐壓試驗，以考核互感器的主、縱絕緣強度，同時也可對電機及小型變壓器的繞組進行感應耐壓試驗，也可作為短時運行的150Hz三倍頻電源用。

主要特點：
SFQ系列三倍頻感應電壓發生器采用三芯五柱結構，將鐵芯工作磁通密度選擇在飽和磁密以上，使開口結成三角形的次級繞組中的基波電勢（正序向量）的向量和為0，而開口兩端應出同相的150HZ三次諧波（零序）。

SFQ系列三倍頻感應電壓發生器主要技術參數：

輸入電壓：　　380V 　50HZ 正弦波
輸出電壓：　　0－300V 0－500V 0－1000V 150HZ 波形失真≤5％
輸出容量：　　3－150kVA
空載運行時間：≤5分種
負載運行時間：40－60秒
